细节展示
|
|
护栏清洗车简介

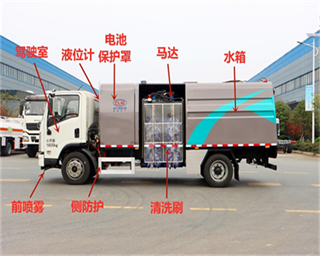

护栏清洗车详细技术说明： 整车配置
l 比亚迪纯电动护栏清洗车，是在标准纯电动二类底盘的基础上，加装冲洗系统、马达，清洗刷， 由机械、液压、电器三部分合为一体的专用冲洗作业车。
l 本车具有独立的水路系统，为清洗车工作提供压力水源。其工作原理是：利用水泵产生的水，经喷水架的喷嘴喷出，利用电机马达带动清洗刷，能将护栏的陈旧污渍清洗干净；使用高压喷枪还可清洗路标、广告牌、高架路等；喷雾系统具有强大的喷雾降尘、喷撒空气消毒剂及调节空气湿
l 高压水泵由底盘电机→传动轴→皮带传动→电磁离合器→联轴器驱动；
l 本车的高压水泵、喷嘴、高压喷枪及关键的液压、电气原件均采用国际名牌产品，性能优良、工作可靠。
1、为了达到更好的清洗效果，清洗刷采用柱形、双刷头设计，同时完成两次刷洗、三至五次喷洗(根据钢板表面污浊程度，确定喷水次数)。我公司该产品的清洗刷直径是根据刷体转速对刷丝产生的离心应力科
学设计的，过长的刷丝将会降低刷丝离心应力，影响清洗效果。刷体长度是根据标准的钢板宽度设计的， 当作业时，刷体与钢板的接触面上下有 25 厘米的行程，过长的刷体由于局部磨损程度不同而造成浪费。
2、为了达到更好的清洗效果，该产品采用了无须添加清洗液的设计方式。因为，任何一种清洗液都是粘滑的，与水混合喷出，瞬间是不会被气化的，因此，会降低刷丝与工作面的摩擦，降低清洗效果，而我们设计的清洗刷刷丝采用多棱聚乙烯超软材料设计制作，不仅不会损坏钢板表面的防腐装饰层，还可以有效地清除不同的污浊物，同时，比起添加清洗液的清洗方式更加环保。
3、为了达到更好的清洗效果，设计工作速度范围广，刷体转速高、范围大，操作者可以根据工作面的污浊程度，更加灵活地掌握工作速度，以便提高工作效率。
1、同向双侧护栏清洗作业、三分钟完成变向作业刷作业、满足公路的特殊性(单向行驶)
2、 双滚刷作业，清洗效率高，作业速度快，3-10km/h。
3、液压保护装置、滚刷双侧防护、保持滚刷与护栏板恒定距离，清洗质量稳定
4、高压水流清洗、高效节水，每吨水可洗护栏 2-5km。
5、多棱柔性刷丝、高压洗刷:清洗不留死角，无损漆面。
6、高强金属结构:稳定可靠。
7、全部液压驱动，性能稳定，质量可靠。
8、独创特制水循环水冷液压油箱，作业时液压油和液压管道不起热，很好保护设备的正常运行。
9、滚刷机构位于整车左侧，操作人员可直接明了的进行操作
10、采用底盘供电上装独立电机驱动系统，保证清洗机工作稳定，同时节约能源
11、技术先进，设计合理，使用安全，节能环保，工作稳定可靠
12、启动、停机、升降、偏转、作业，全部在驾驶室操作。
底盘采用东风纯电动二类底盘，各总成匹配合理，完全达到国家对于新能源产品底盘的各项法规要求、可靠性高。其具备如下特点：
(1) 动力电池布置方式采用后背布置，采用窄托架装配，适应各类专用上装改装需求；
(2) 驾驶室标配中控锁，MP5,包裹式航空气囊减震座椅，高密度海绵，设置杯托、卡槽、储物盒等 10 余处储物空间，带来舒适驾乘体
(3) 整车轻量化设计，最大总质量为 8995kg；
(4) 搭载 144kWh 大容量动力电池，满足各类环卫清洗车、垃圾收运车使用需求，动力电池标配水循环热管理系统，满足车辆在各种环境条件下使用需求；
（6） 配备大功率上装取电接口，满足各类专用车上装电动化需求。 零污染、低噪音，有效的保护环境，节约燃油能源，使用成本更低。
（7）底盘承载能力强：后双胎、轴距多样化 最大爬坡度超 20%，适合各种路况作业
（8）上装取电范围广，适合各类环卫车改装
（9）轿车化内饰及舒适性设置，电子化操控
（10） 安全可靠：配置中航锂电国内高端电池品牌
（11） 增配置：电源总开关，电池加热系统
（12） 整车配置电量大，长时间作业无忧虑
【整车技术参数】 | |||
产品商标 | 公告批次 | 351（扩展） | |
产品名称 | 产品型号 | ||
总质量(Kg) | 罐体容积(m3) | ||
额定载质量(Kg) | 外形尺寸(mm) | ||
整备质量(Kg) | 货厢尺寸(mm) | ||
额定载客(人) | 准拖挂车总质量(Kg) | ||
驾驶室准乘人数(人) | 鞍座最大载质量(Kg) | ||
接近角/离去角(°) | 前悬/后悬(mm) | ||
轴荷(Kg) | 最高车速(Km/h) | ||

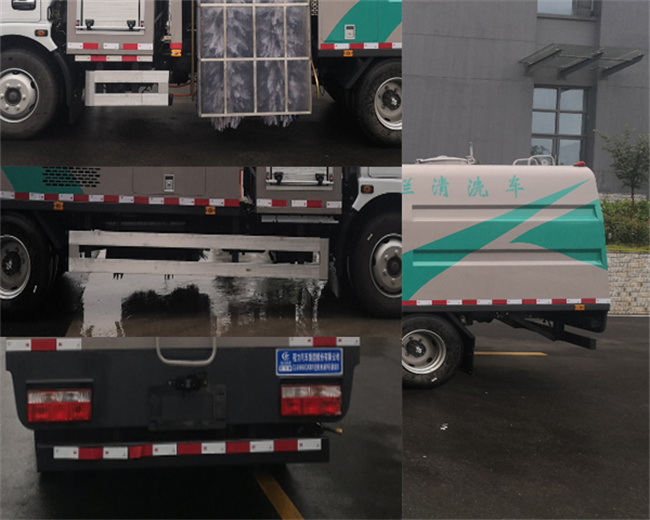

备注 | ABS型号:CM4XL-4S/4M;ABS生产企业:广州瑞立科密汽车电子股份有限公司;储能装置种类:磷酸铁锂蓄电池;储能装置生产企业:中航锂电科技有限公司;侧后防护情况:后下部防护钢材料Q235,侧防护装置采用铝合金,采用螺栓连接,后下部防护采用螺栓加焊接连接,断面尺寸为120×60mm,离地面高度440mm;专用功能及装置:车身侧面装有护栏清洗装置,用于道路护栏清洗作业;其他说明:电机的额定/峰值功率分别为:80kW/145kW,长度/轴距对应关系(mm):6373/3300,6873/3800;随底盘选装驾驶室 | ||
【底盘技术参数】 | |||
底盘型号 | 底盘名称 | ||
商标名称 | 生产企业 | ||
轴数 | 轮胎数 | ||
轴距 (mm) | |||
轮胎规格 | |||
钢板弹簧片数 | 前轮距(mm) | ||
燃料种类 | 后轮距(mm) | ||
排放依据标准 | |||
发动机型号 | 发动机生产企业 | 排量(ml) | 功率(Kw) |
