产品性能:

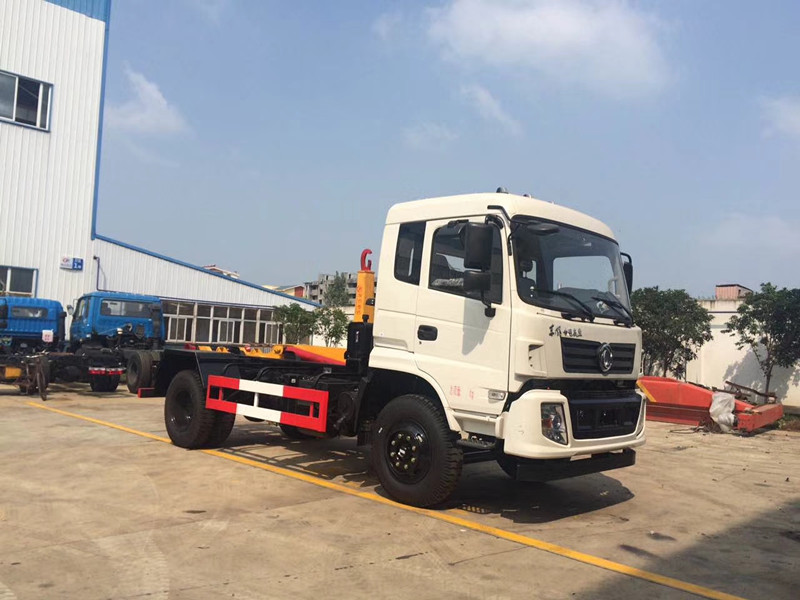

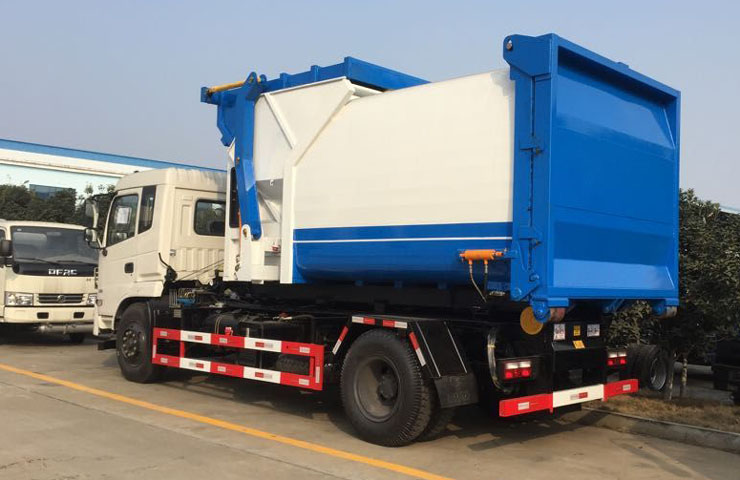

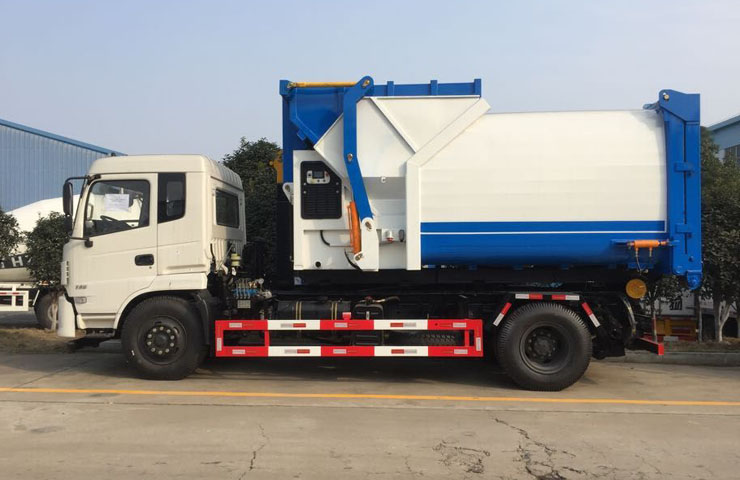

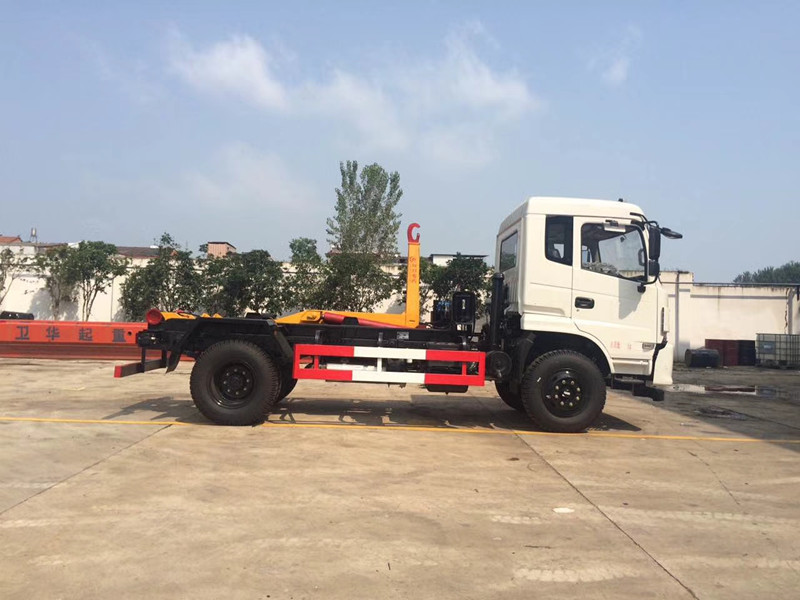

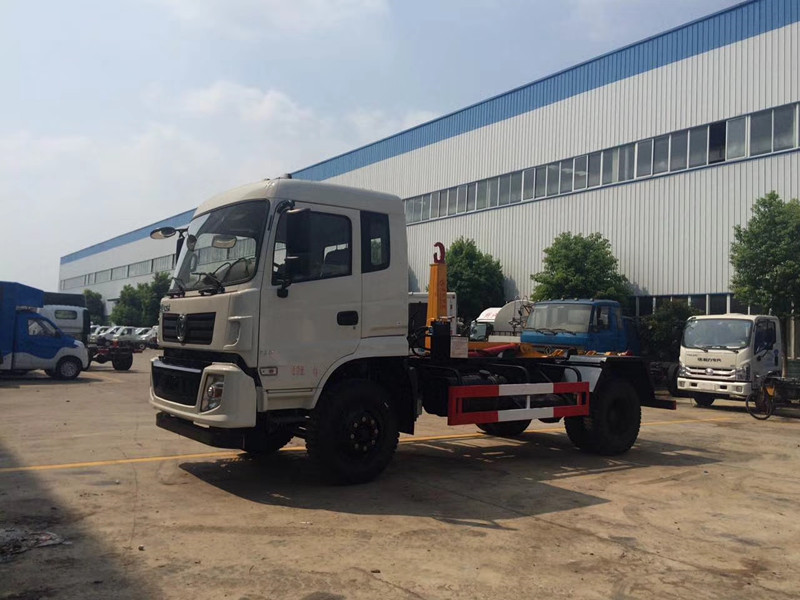

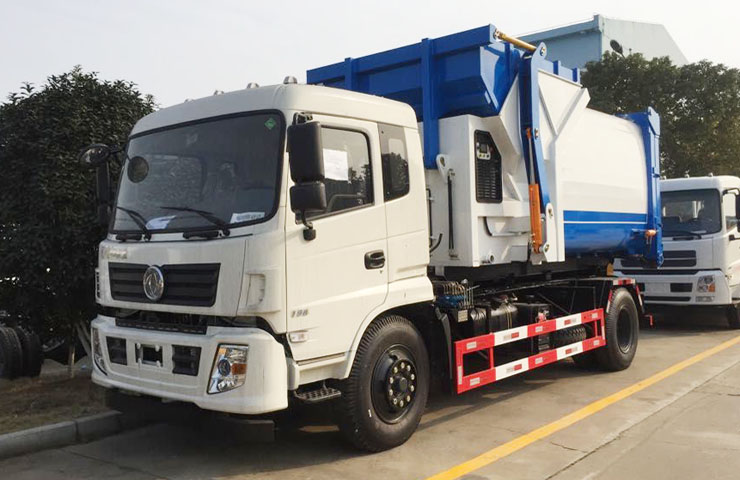

产品介绍:车厢可卸式垃圾车也叫拉臂式垃圾车,是一种采用高新设计可伸缩的钩臂,实现垃圾厢的二次吊装,自吊上放下,可自行倾倒垃圾。 该车结构简单,操作稳定方便,装卸效率高,机械化程度高,节省人力。一车可带多个大厢,在装卸的运输过程中可有效地避免二次污染。

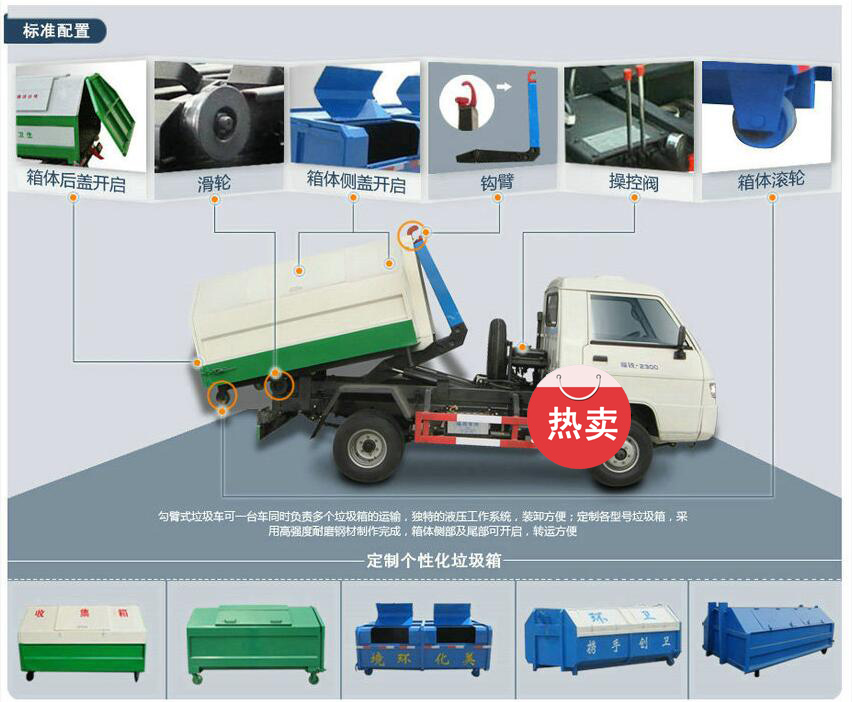

组成部分:国内知名品牌东风原装底盘(全国联保)、垃圾箱、取力器、多路换向阀、拉臂、液压系统、操作系统等组成。(举升油缸及锁紧油缸系我厂自行研发生产的双作用油缸。)
结构设计:是在底盘上设附车架,在附车架上安放垃圾箱,并安装吊装装置。拉臂主液压缸是吊装、卸载垃圾的主要传动装置,控制其伸缩可完成吊装垃圾箱、卸垃圾以及卸下空垃圾箱的工作过程,拉臂主液压缸一端连接在附车架的尾端靠驾驶室一端,另一端则连接在拉臂上。在附车架的尾端设有支撑腿,并通过后支撑液压缸的伸缩将支撑腿支撑于地面或收回,支撑地面时起到了支点后移的作用,便于平稳地起吊满载的垃圾箱体,底盘因而不会被抬起。
液压系统:由油箱、油泵、多路换向阀、液压缸、滤油器和管路组成,该系统能实现装卸垃圾的各种专用功能。
操作系统:通过该系统可以实现各功能的转换。通过操纵多路换向阀的手柄可完成拉厢和卸料工作。(在操作多路换向阀时应挂上取力器带动油泵工作)
主要特点:垃圾收集方式简便、高效、环保性好(不产生二次污染),质量可靠,故障率低,维护方便,运行费用低等特点。广泛适用于适用于市政环卫、市政、厂矿企业、物业小区、垃圾多而集中的居民区、城市街道垃圾处理。
程力威牌CLW5162ZXXT5型车厢可卸式垃圾车 产品主要技术资料 | |||
产品名称: | CLW5162ZXXT5型车厢可卸式垃圾车 | 外型尺寸(mm): | 7310,6760×2500×3100(mm) |
产品型号: | CLW5162ZXXT5 | 批次: | 283 |
底盘型号: | EQ1160GD5DJ | 货厢尺寸(mm): | ××(mm) |
总 质 量 :(kg) | 15800(kg) | 接近/离去角(° ) | 23/16(°) |
额定质量:(kg) | 8405(kg) | 前悬/后悬(mm): | 1440/1370(mm) |
整备质量:(kg) | 7200(kg) | 最高车速(km/h): | 90(km/h) |
轴荷: | 5800/10000 |
底盘参数 | |||
底盘型号: | EQ1160GD5DJ | 轴 数: | 2 |
轴 距(mm): | 3950,4500,5100,4700,4200,5600,5700(mm) | 前 轮 距(mm): | 1900,1880,1810,1940(mm) |
前排乘客: | 3 | 后 轮 距(mm): | 1860,1800,1800,1860,1830(mm) |
轮 胎 数: | 6 | 弹簧片数: | 9/12+10,8/10+7,8/10+8,7/9+6,11/11+10,9/10+8 |
轮胎规格: | 9.00-20 16PR,10.00-20 16PR,10.00R20 16PR | ||
其它: | 发动机最大净功率依次为127kW,128kW,138kW,119kW,135kW,149kW,,113kW,105kW,129kW. 110kW,128kW,装备ABS,ABS型号可选用1:ABS-E 4S/4M,生产厂为威伯科汽车控制系统(中国)有限公司;2:3631010-C2000,生产厂为东科克诺尔商用车制动系统(十堰)有限公司;3:XH-KQ4S4M-E01,生产厂为广州市西合汽车电子装备有限公司。选装驾驶室前脸以及保险杠。作为危险品运输车底盘,,选装前轮盘式制动器,子午线轮胎以及限速装置,限速80km/h.选装排气管前置,尺寸的对应关系如下(轴距――总长度――前悬/后悬)(mm):3950-7240-1440/1850,4500-7790-1440/1850,5100-8390-1440/1850, 3950-7010-1250/1810,4500-7560-1250/1810,5100-8160-1250/1810,4700-7990-1440/1850,4700-7760-1250/1810,5700-9000-1440/1860,5700-9000-1250/2050,5600-8900-1440/1860,5600-8900-1250/2050,4200-7500-1440/1860,4200-7500-1250/2050,3950-7010-1300/1760,4500-7560-1300/1760, 5100-8160-1300/1760, 4700-7760-1300/1760, 4200-7500-1300/2000, 5600-8900-1300/2000, 5700-9000-1300/2000 |
发动机参数 | |||||
发动机型号 | 发动机生产企业 | 排量(ml) | 功率(kw) | ||
ISD180 50 YC6JA180-50 ISD190 50 ISB170 50 ISB190 50 ISB210 50 YC4E160-56 YC4S150-50 EQH180-52 WP4.1Q160E50 ISB180 50 | 东风康明斯发动机有限公司 广西玉柴机器股份有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 广西玉柴机器股份有限公司 广西玉柴机器股份有限公司 东风商用车有限公司 潍柴动力扬州柴油机有限责任公司 东风康明斯发动机有限公司 | 4500 6870 6700 5900 5900 5900 4260 3767 4752 4088 5900 | 132 132 144 125 140 155 118 110 132 115 132 | ||
排放标准: | 燃料种类: | 柴油 |
其它资料 |
专用功能说明: |
1、整车尺寸与轴距对应关系为(mm):7310/4500,6760/3950.2、防护材料:Q235A碳钢,连接方式:左右侧面防护与副梁均采用焊接连接,后下部防护与车架采用焊接连接,后部防护断面尺寸(mm):120×50,后部防护离地高度(mm):400。3、ABS型号为ABS-E 4S/4M,生产企业是威伯科汽车控制系统(中国)有限公司。4、文字喷涂位置和车辆颜色可变化。5、随底盘选装驾驶室。 |
※ 附注:需要更多资料及产品图片请直接与我公司联系,我们会为您提供最好的服务! |
