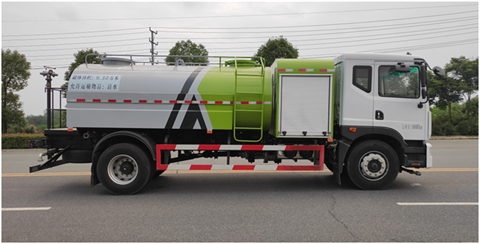

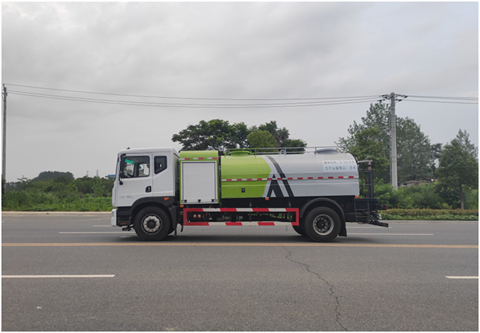

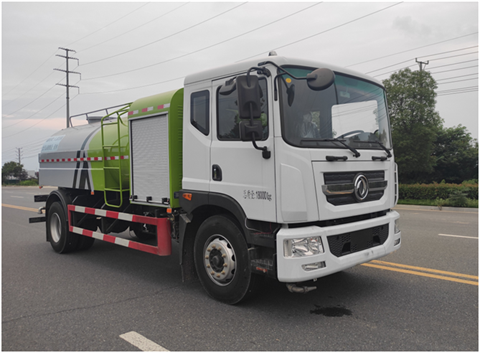

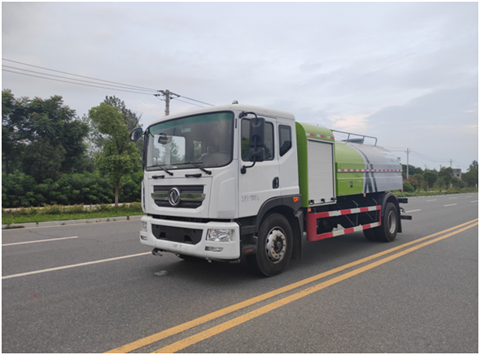

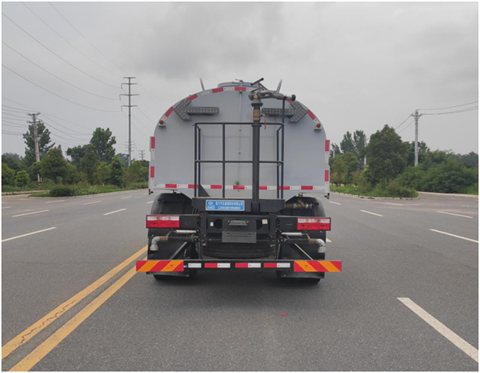

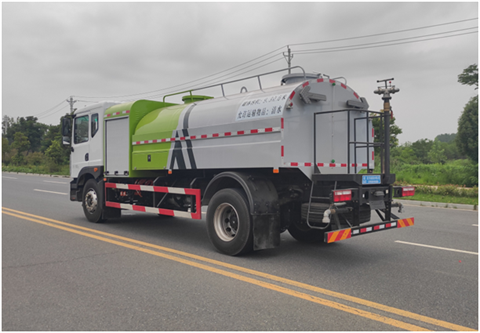

细节展示
|
|
东风 11 方纯电动洒水车整车型号 CL5181GSSBEV,底盘型号：EQ1181DACEV1,5000mm 轴距，磷酸铁锂电池，永磁同步电机，整车电量 229kwh，充电时间 2h，满载工况行驶里程 300km。

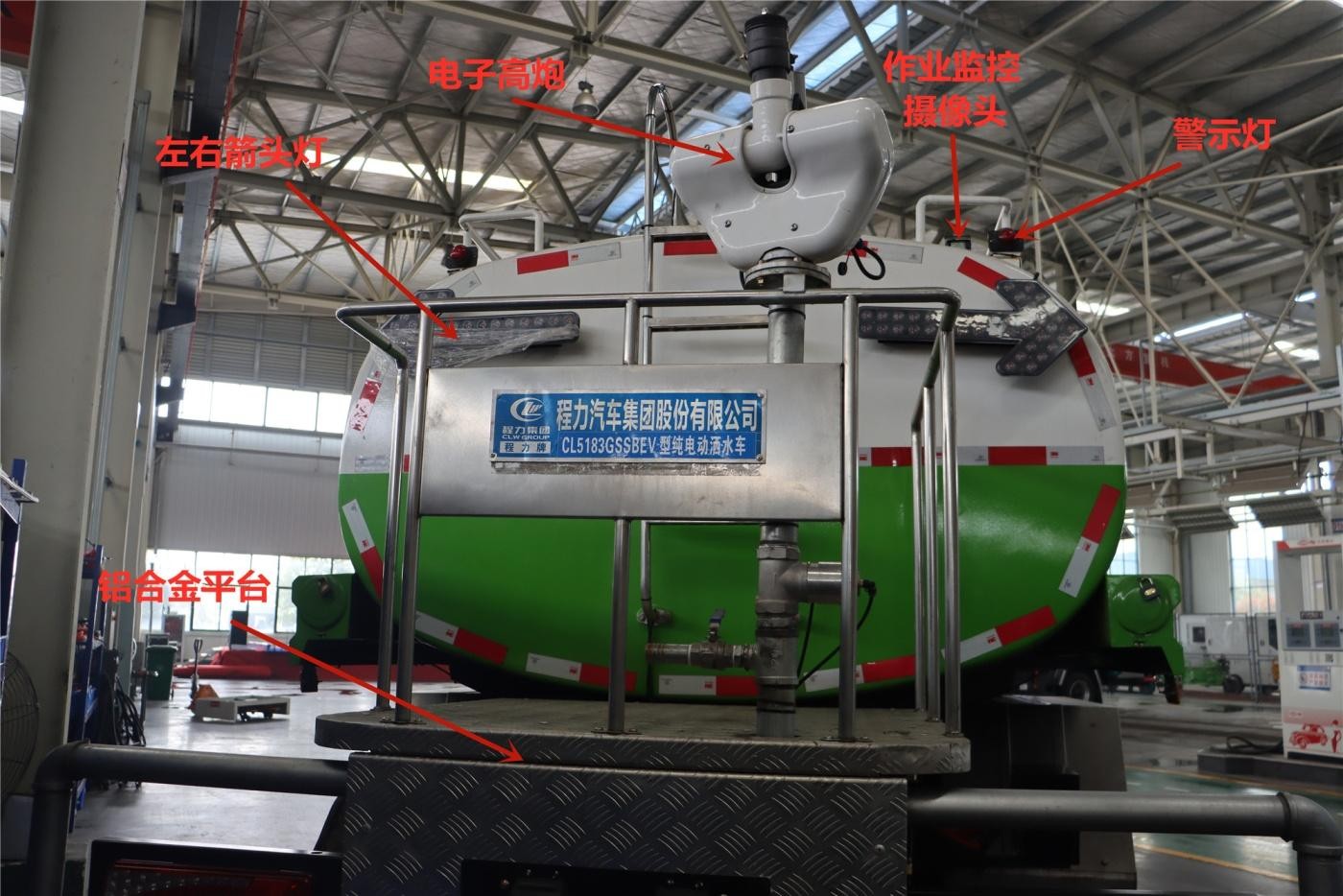

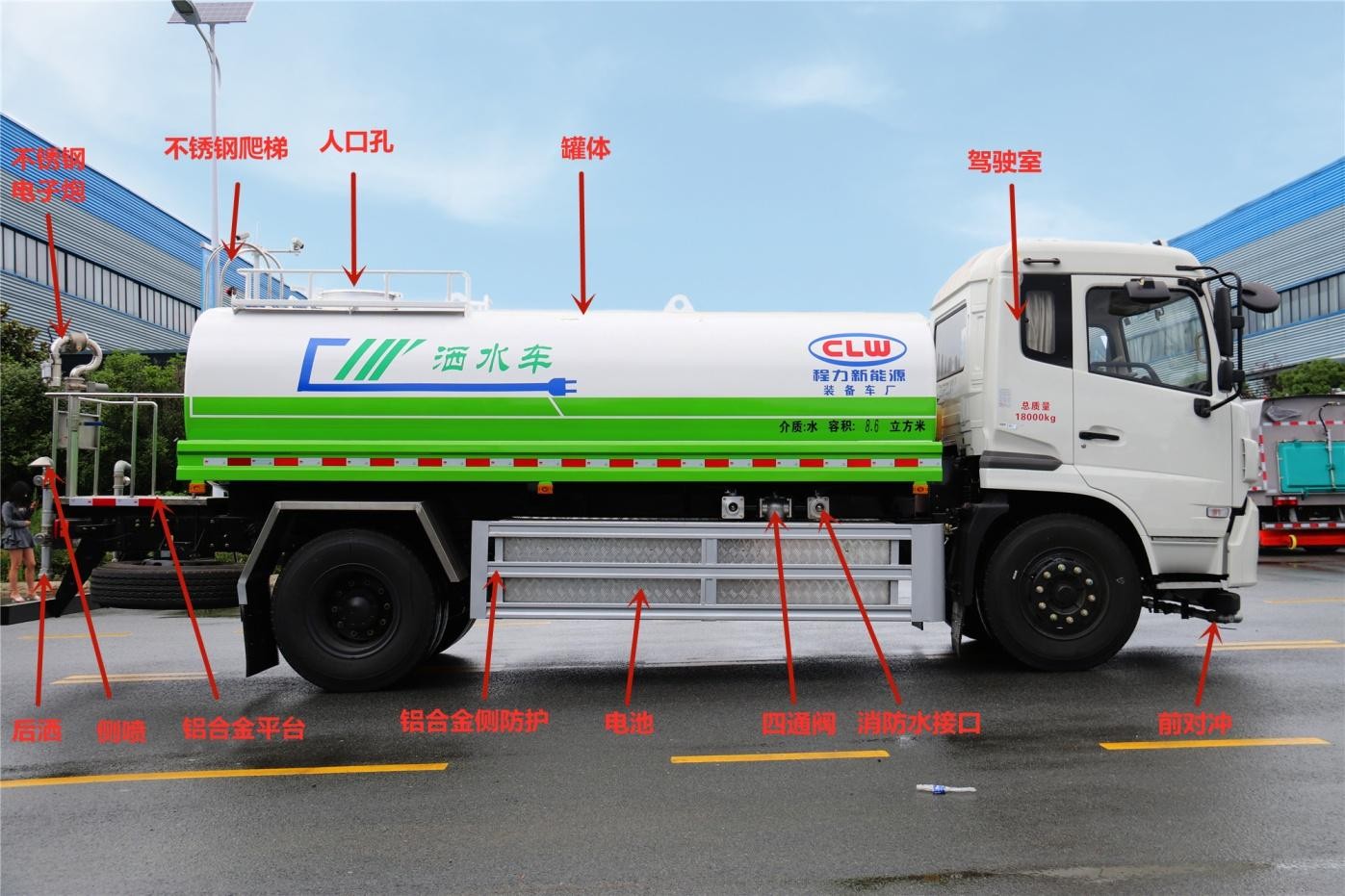

上装容积 11 立方，罐体采用 Q235 优质碳钢材质，铝合金后平台、铝合金侧防护，60-90 洒水水泵， 全自动前冲、后洒、高炮，可在驾驶室一键操作洒水功能。高炮射程可达 35 米以上。
1.1 产品简述
CL5181GSSBEV 纯电动洒水车是在东风 EQ1181DACEV1 二类底盘的基础上，加装低压冲洗、洒水系统， 由机械、液压（气路）、电器三部分合为一体的专用洒水作业车。
工作原理：采用自吸式双级离心泵，效率高、洒水宽度大、水枪射程远，低压水泵由底盘变速器取力器通过传动轴直接传动。
1.2 使用场景
该产品适用于城市主干道、公路、广场等场地路面养护、冲洗路面、保持道路湿润、降低灰尘作业，也可用于绿化带浇花浇树；还可以作为紧急消防水车使用。
2 产品性能特点
2.1 底盘
底盘采用东风公司 EQ1181DACEV1 型纯电动二类底盘，各总成匹配合理，完全达到国家对于新能源产品底盘的各项法规要求、可靠性高。其具备如下特点：
(1) 动力电池布置方式采用后背布置，采用窄托架装配，适应各类专用上装改装需求；
(2)驾驶室标配电动门窗，中控锁，MP5,包裹式航空气囊减震座椅，高密度海绵，设置杯托、卡槽、储物盒等 10 余处储物空间，带来舒适驾乘体验；
(3) 整车轻量化设计，二类底盘整备质量 6950kg，最大总质量为 18000kg；
(4) 搭载 229.63kwh 大容量动力电池，满足各类环卫清洗车、垃圾收运车使用需求，动力电池标配水循环热管理系统，满足车辆在各种环境条件下使用需求；
(5) 配备 20+60+120kw 三个大功率上装取电接口，满足各类专用车上装电动化需求。另外， 变速箱带机械取力器，针对洒水车改装可直接使用取力器，降低成本。
2.2 整车性能特点
(1) 采用知名品牌自吸式双级离心泵，质量稳定可靠，扬程大；进口高效柱塞泵，质量稳定可靠，上装电机取力传动；
(2) 前冲圆锥喷嘴，自动控制，操作方便灵活冲洗路面宽度可覆盖 6 条车道；后洒圆柱喷嘴，喷出均匀的扇形水雾，宽度可到 16m，能有效抑制路面灰尘；
(3) 360°旋转的后置水炮，可设置成柱状或雾状出水，最远射程超过 38 米；
(4)零污染、低噪音，有效的保护环境，节约燃油能源，使用成本更低。
3.1 车型参数表
项目 | 参数 | 备注 |
车型 | 纯电动洒水车 | / |
整车尺寸（mm） | 8200×2510×2840 | / |
轴距（mm） | 5000 | / |
前/后悬（mm） | 1260/1940 | / |
前/后轮距（mm） | 1910/1865 | / |
二类底盘整备质量（kg） | 6950 | / | |
整车整备质量（kg） | 8945 | ||
最大总质量（kg） | 18000 | / | |
最高车速（km/h） | 90 | / | |
续驶里程（km） | 300 | 满载 40km/h 等速 | |
充电时间（min） | 30 | 20%-90%soc（双枪） | |
0-50km 加速性能（s） | ≤15 | 满载 | |
制 动性能 | 制动距离（m） | ≤8.5 |
满载 30km/h 初速度 |
平均减速度（m/s2） | ≥6 | ||
制动稳定性 | 不超过 3m 试验通道 | ||
驻车制动坡度（%） | ≥18 | 满载 | |
3.2 车型配置表
系统 | 项目 | 配置情况 |
车身 | 驾驶室 | 东风多利卡 D9 单排驾驶室 |
乘载人数 | 3 | |
电机 | 类型/品牌 | 永磁同步/中车电机 |
额定/峰值功率（kW） | 120/180 | |
额定/峰值扭矩（Nm） | 500/1000 | |
额定/峰值转速（rpm） | 2292/4500 | |
冷却方式 | 水冷 | |
电控 | 电机控制器 | 单体版 MCU |
集成控制器 | 油泵 DC/AC 、气泵 DC/AC 、DC/DC 、 PDU、上装取电接口 | |
冷却方式 | 水冷 | |
动力电池 | 电池电量（kWh） | 229.63 |
电芯类型/品牌 | 磷酸铁锂/亿纬 | |
温控系统 | 水循环热管理系统 |
底盘系统 | 车架幅面尺寸（mm） | 250*75 |
车架宽度（mm） | 860 | |
前板簧 | 8 | |
后板簧 | 10+7 | |
减震器 | 双向筒式减震器 | |
前桥 | 6t 工字梁前桥 | |
后桥 | 13t 冲压焊接整体式后桥 | |
主减速比 | 6.33 | |
轮胎规格 | 295/80R22.5-18PR | |
方向机类型 | 机械循环球式 | |
方向助力型式 | 电动液压助力 | |
制动型式 | 气制动 | |
行车制动器 | 前盘式后鼓式制动器 | |
驻车制动器 | 弹簧储能式 | |
功能配置 | 空调 | 单冷空调+PTC 暖风 |
安全配置 | ABS | |
其他功能 | 数据采集终端（T-box）；液晶 CAN 仪表； MP5；倒车影像；定速巡航；气囊减震司机座椅 |
3.3 专用参数表
罐 体参数 | 罐体尺寸（mm） | 3900×2280×1450 |
水罐公告有效容积（m3） | 9.3 | |
水罐最大容积（m3） | 10.9 | |
上装 电机 | 类型 | 永磁同步电机 |
冷却方式 | 水冷 | |
专用参数 |
驱动方式 | （标配）变速箱机械取力 |
（选配）永磁同步电机驱动，可根据需要实时 调速，取力操作与底盘行驶系统无任何关联， |
用车体验感极佳。 | |||
低压水泵 | 型式 | 双级叶轮离心式 | |
品牌 | 威龙 | ||
型号 | 80QZB(F)-60/90；50/110（选用） | ||
扬程 | 90m；110m | ||
转速 | 1480r/min | ||
水阀 | 气控球阀 | ||
洒水宽度（m) | ≥16 | ||
冲洗宽度（m) | ≥24 | ||
洒水速度（km/h） | 7~20 | ||
水炮射程（m） | ≥40 | ||
作业时间（h） | 6-8 | ||
罐体右侧花洒 | 选装 | ||
上下喷雾 | 选装 | ||
卷盘 | 选装 | ||
3.4
整车公告技术参数 | |||
产品商标 | 程力牌 | 公告批次 | 335 |
产品名称 | 纯电动洒水车 | 产品型号 | CL5181GSSBEV |
总质量(Kg) | 18000 | 罐体容积(m3) | 9.3 |
额定载质量(Kg) | 8860 | 外形尺寸(mm) | 8200x2510x2840 |
整备质量(Kg) | 8945 | 货厢尺寸(mm) | xx |
额定载客(人) | 准拖挂车总质量(K g) | ||
接近角/离去角(°) | 16/16 | 前悬/后悬(mm) | 1260/1940 |
轴荷(Kg) | 6500/11500 | 最高车速(Km/h) | 90 |
备注 | 1、该车技术阶段为\"发展期\",可在全国销售;2、该车配有水罐,喷洒装置和控制系统等专用装置,用 于路面洒水降尘作业,运输介质:水,密度:1000 千克/立方米;3、该车选用底盘 5000mm 轴距,罐体有 效容积 9.3 立方米,罐体外形尺寸(长轴×短轴×长度)(mm): 2280×1450×3900; 该车可选装前置鸭 | ||
嘴和对冲装置,顶部,底部和侧面喷洒装置,选装不同样式作业指示灯,选装雾炮装置,重量差异 3%以内,忽略不计;4、侧防护装置的材质为 Q235,连接方式为螺栓连接;后部防护装置的材料为 Q235,连接方式为螺栓连接,断面尺寸为 120mm×50m,离地高度为 485mm;5、储能装置种类/生产企业:磷酸铁锂蓄电池/湖北亿纬动力有限公司;6、电机的额定/峰值功率分别为:120kW/180kW;7、ABS 型号:CM4XL-4S/4M,生产厂家为:广州瑞立科密汽车电子股份有限公司. | |||
底盘技术参数 | |||
底盘型号 | EQ1181DACEV1 | 底盘品牌 | 东风牌 |
生产企业 | 东风汽车股份有限公司 | 生产地址 | 湖北省襄阳市 |
轴数 | 2 | 轮胎数 | 6 |
轴距 | 5000 | ||
轮胎规格 | 295/80R22.5 18PR | ||
钢板弹簧片数 | 8/10+7 | ||
前轮距(mm) | 1910 | 后轮距(mm) | 1865 |
燃料种类 | 纯电动 | 排放依据标准 | |
发动机型号 | 发动机生产企业 | 排量(ml) | 功率(Kw) |
TZ366XS50E | 成都中车电机有限公司 | 0 | 180 |
