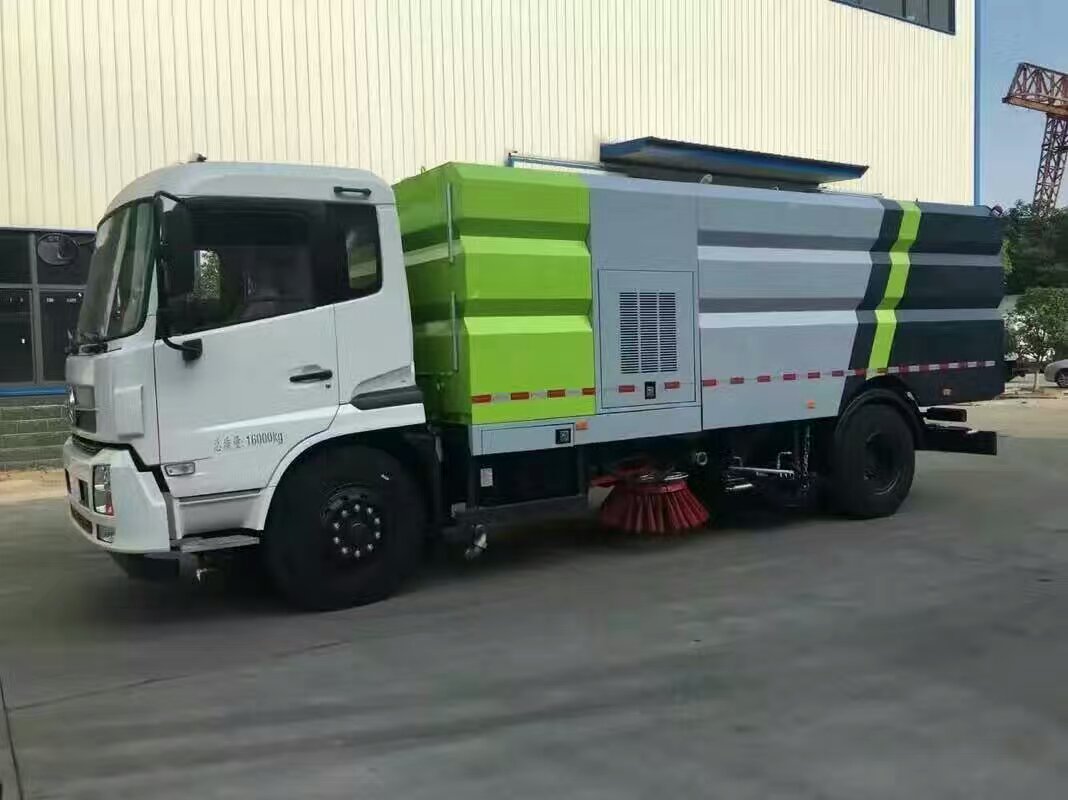

序号

指示灯、仪表、开关名称

功能和操作说明

1

“高压泵离合器”

灯亮：高压水泵离合器接合，高压水泵工作、供水。

灯不亮：高压水泵离合器分离，高压水泵不工作、不供水

2

“副发电源”指示灯

灯亮：“停止-副发工作-起动”旋钮处于“起动”或“副发工作”位置

灯不亮：““停止-副发工作-起动”旋钮处于“停止“位置。

3

“充电”指示灯

灯亮：副发动机发电机不给蓄电池充电。

灯不亮：副发动机发电机给蓄电池充电。

4

 “发动机转速机、油压力、水温”表

1.        显示副发动机的工作转速和累计工作时间。

2.        显示副发动机机油压力。机油压力为在0.2～0.4MPa时为正常,低于0.2MPa或高于0.4MPa时为不正常,应查找原因,排除故障.

3.        显示副发动机冷却水温度.水温在90℃以下为正常。水温在90℃～95℃，可短时间工作。发动机水温不得超过95℃。

5

“自洁-停-喷雾”旋钮开关

自洁：开启垃圾箱字节水路，自动进行垃圾箱内部清洗。

停：停止。自洁水路和手持喷枪水路都关闭。

喷雾：开启后喷雾和手持喷枪水路。后喷雾与手持喷枪另用手动阀控制。

6

“换曲-停-音量减半”选择开关

换曲：语音报警器有6种音乐可供选择，触发一次换一首歌曲。

音量减半：将语音报警器音量减低一半。

7

“扫盘喷淋”按钮开关

按下，指示灯亮，扫盘旋转时喷淋泵启动，扫盘喷淋。

8

“洗扫-清洗”选择开关

洗扫：对应万能转换开关选择模式为“左洗扫”、“右洗扫”、“全洗扫”。

清洗：对应万能转换开关选择模式为“左洗”、“右洗”、“全洗”。

9

“仪表灯”选择开关

开：顺时针旋至右侧位置，仪表灯亮起。

关：逆时针旋至左侧位置，仪表灯熄灭。

10

“音乐-语音”旋钮开关

音乐：作业时用音乐提醒周边人员注意作业车辆。

语音：作业时用语音提醒周边人员注意作业车辆。

11

“加-手动油门-减”旋钮开关

加：手动提高副发动机转速。

减：手动降低副发动机转速。

12

“标准-强洗”旋钮开关

标准：控制副发动机，作业时以1800r/min的转速运转。

强洗：控制副发动机，作业时以2000r/min的转速运转。

13

“停止-副发工作-起动”钥匙开关

停止：关停副发动机，副发动机处于停机状态。

副发工作：副发动机预热，副发动机处于工作状态。

起动：钥匙拧至此位副发动机起动，松手后自动回到“副发工作”位置。

14

“污水箱倾翻”互锁操纵摇杆开关

开门：打开垃圾箱后门。

污水箱倾翻：将垃圾箱顶起向后倾翻。

关门：关闭垃圾箱后门。

回位：将垃圾箱放下，回复到水平位置。

15

“低速-扫盘-中速”选择开关

低速：控制扫盘以60r/min的转速运转作业。

扫盘：控制扫盘以100r/min的转速运转作业。

中速：控制扫盘以80r/min的转速运转作业。

16

“作业起动-停”选择开关

作业起动：根据选定的作业模式，按程序启动作业机构作业。

停：停止作业并按程序收回作业机构。

19

作业模式万能转换开关

全洗扫：左右清扫和清洗机构都参与作业，高压水泵离合器接合。

左洗扫：左清扫和清洗机构参与作业，高压水泵离合器接合。

右洗扫：右清扫和清洗机构参与作业，高压水泵离合器接合。

全洗：左右清洗机构参与作业，高压水泵离合器接合。

左洗：左清洗机构参与作业，高压水泵离合器接合。

右洗：右清洗机构参与作业，高压水泵离合器接合。

全扫：左右清扫机构参与作业，高压水泵离合器分离。电动水泵开启。

左扫：左清扫机构作业，高压水泵离合器分离。左电动水泵开启。

右扫：右清扫机构作业，高压水泵离合器分离。右电动水泵开启。
