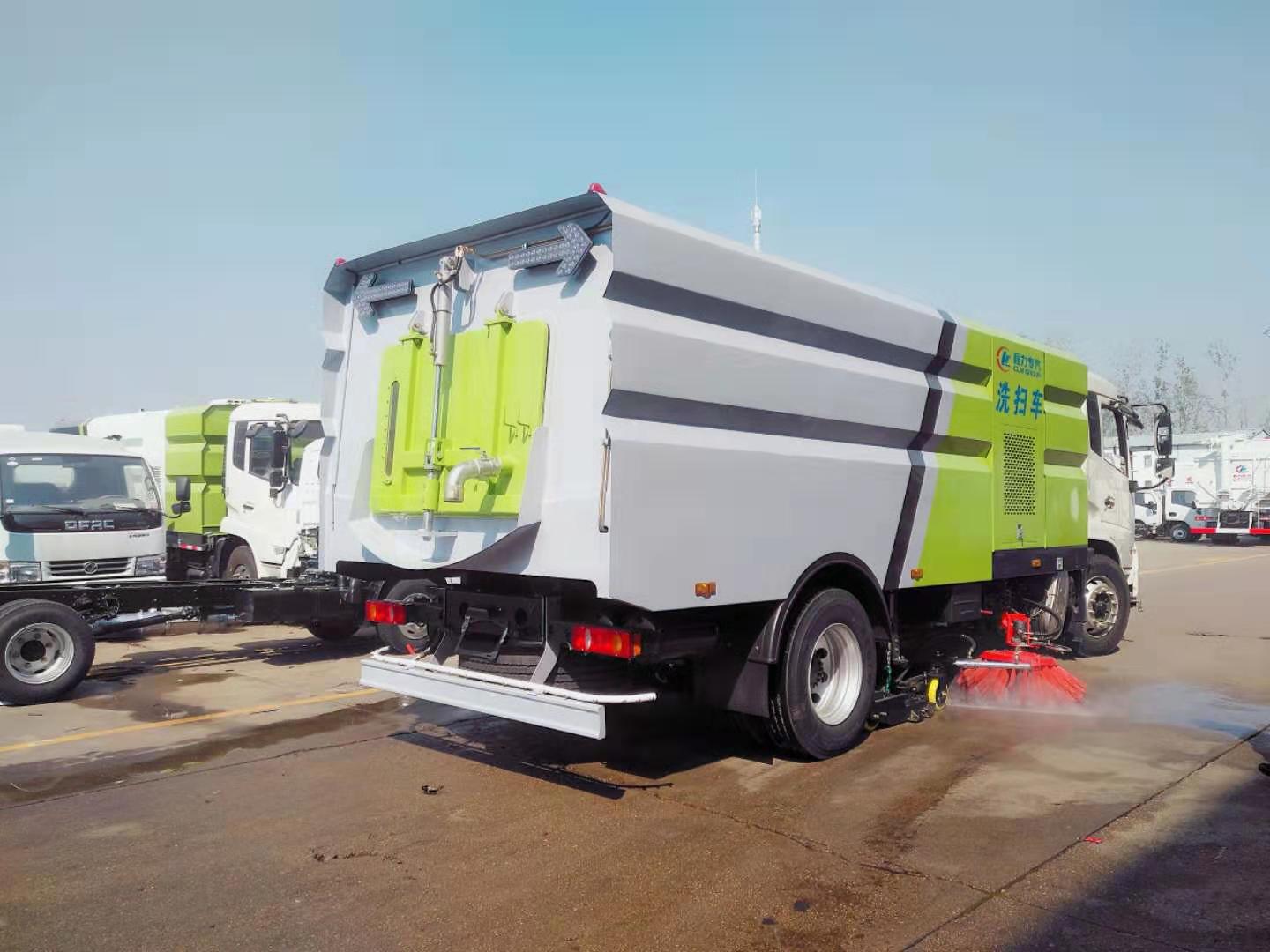

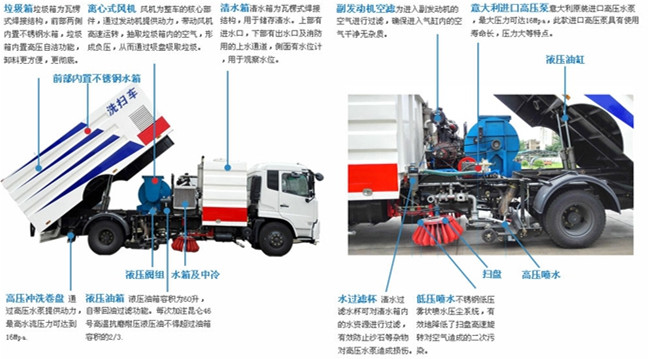

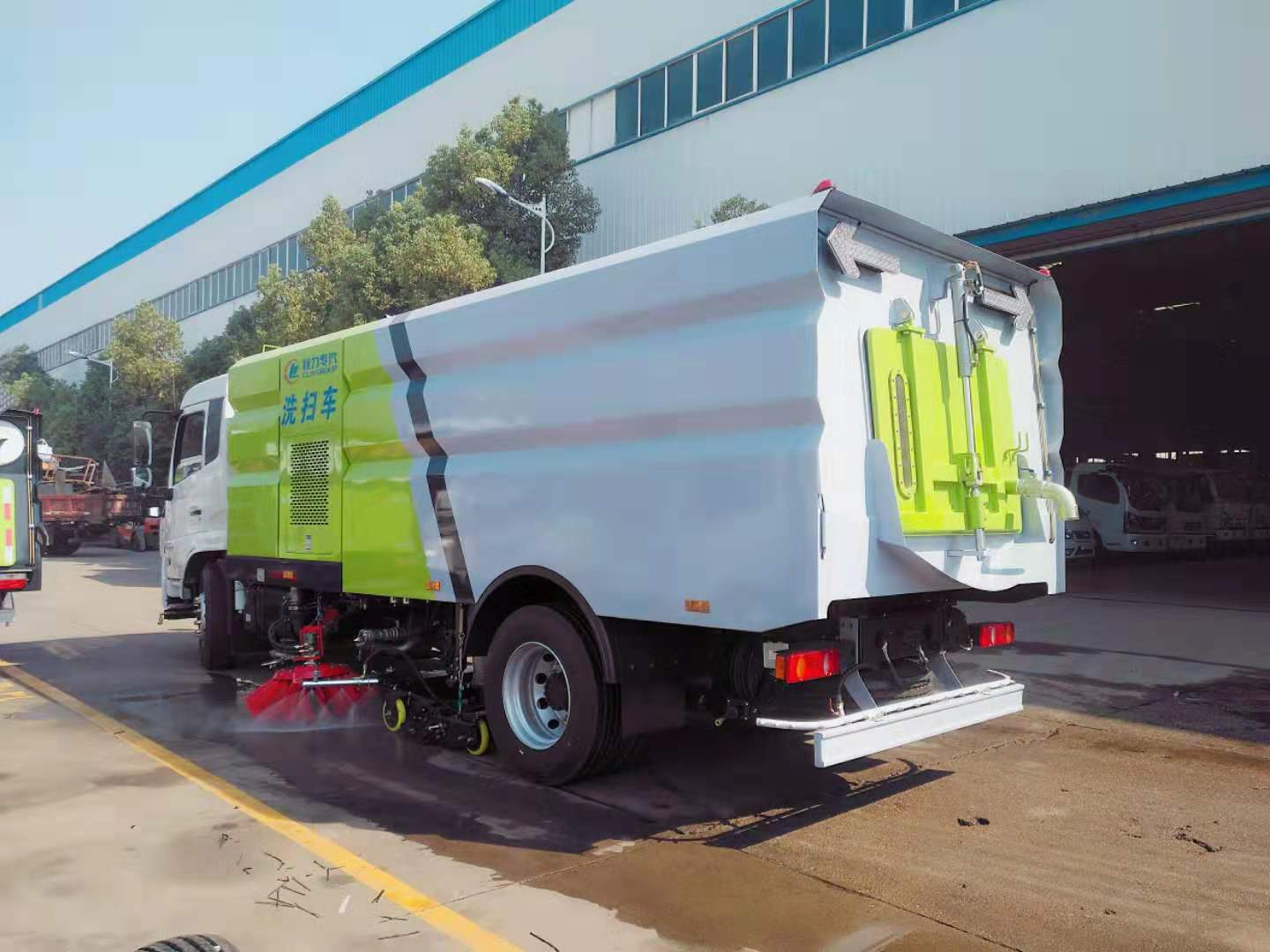

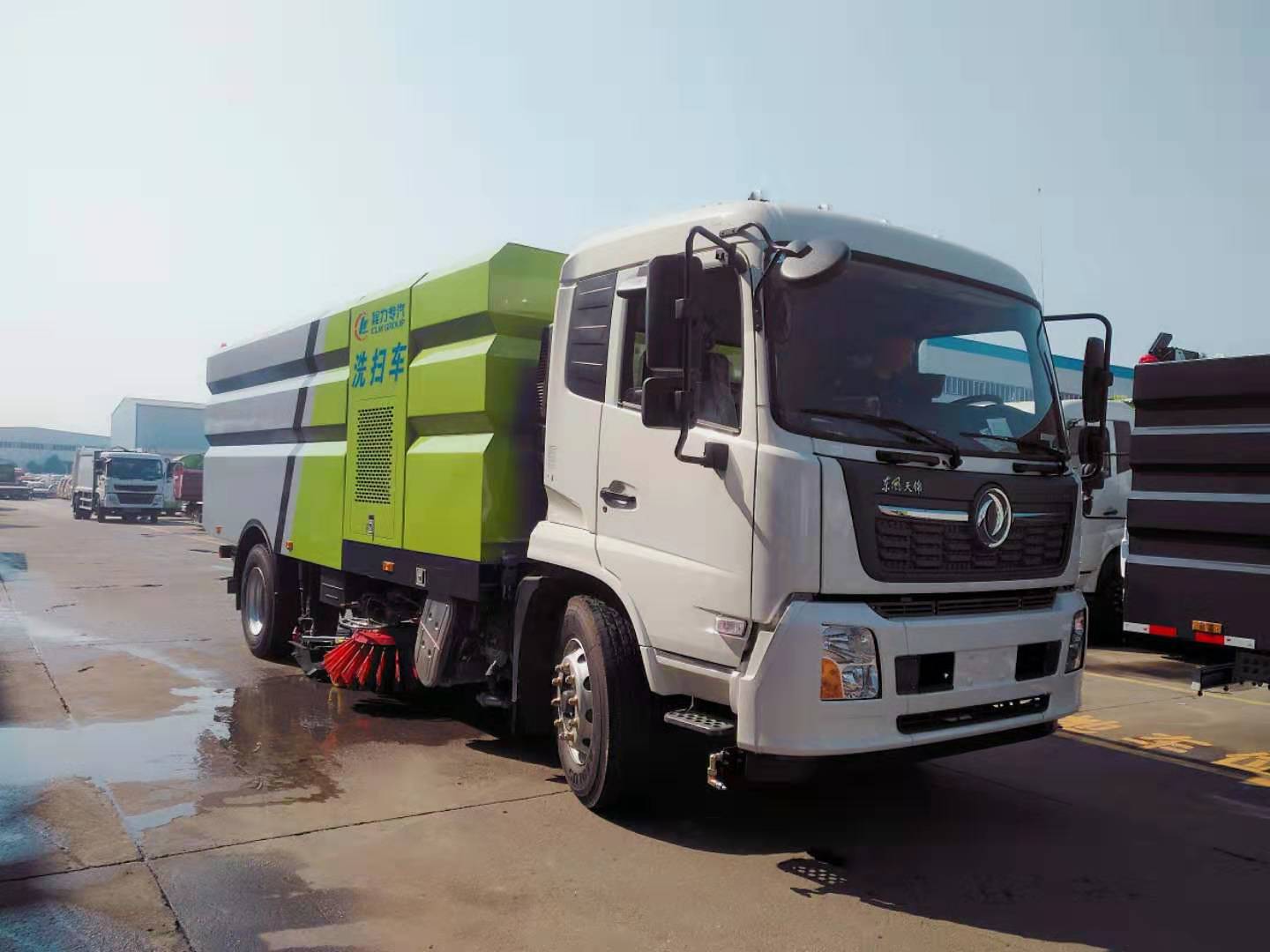

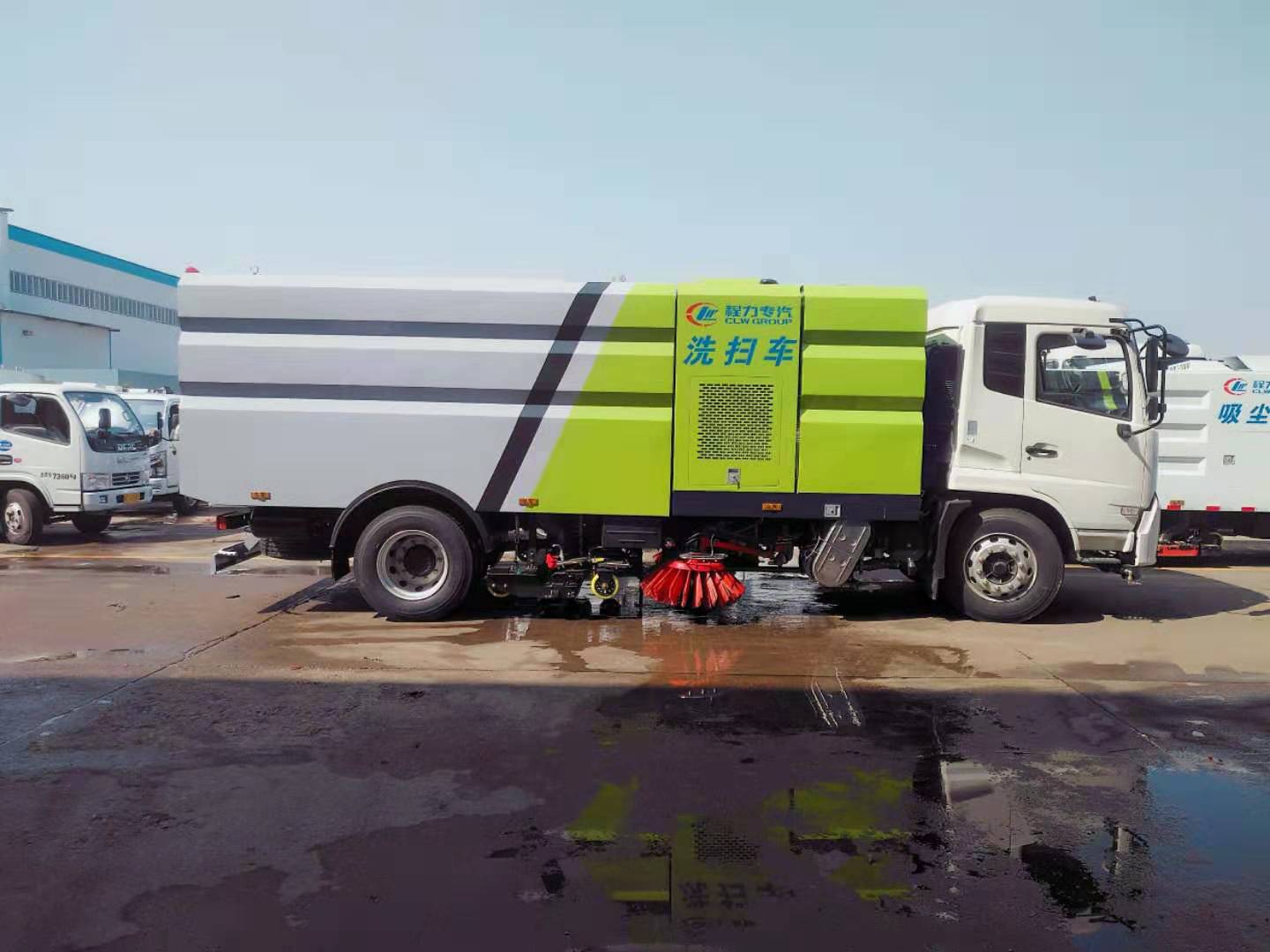

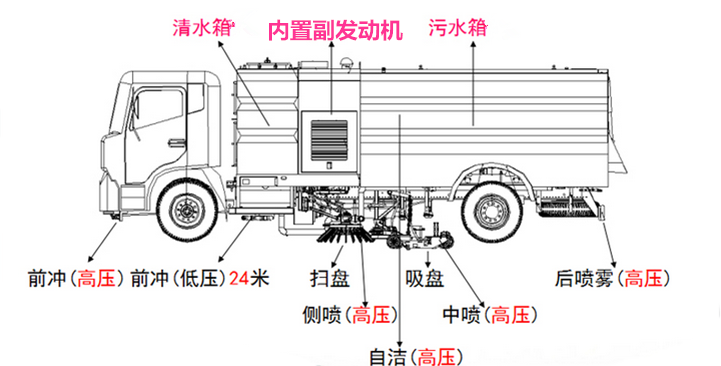

Ø 洗扫车采用东风天锦DFH1180EX8型国六二类汽车底盘改装,加装副发动机、风机、高压水泵、清水箱、垃圾箱、左右立扫、带喷水杆的宽吸嘴、低压冲洗系统、扫盘降尘系统、液压系统、专用装置电控系统和副车架等改装而成。

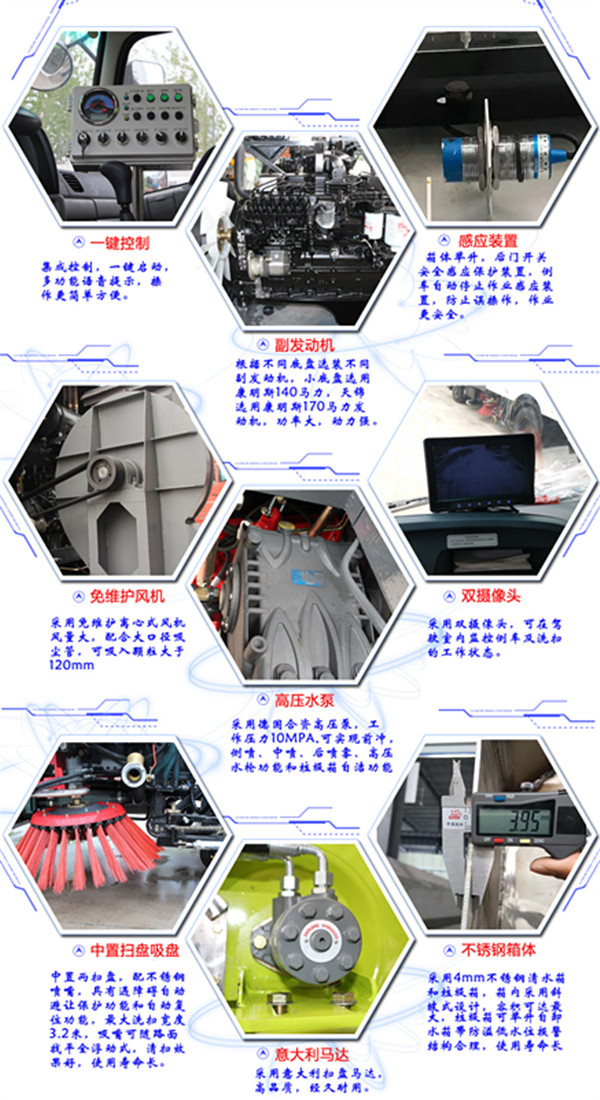

Ø 副发动机驱动风机和高压水泵,副发动采用东风康明斯六缸170马力柴油发动机。风机用8.0高压离心风机,效率高、风量大,最高风量达23500m3/h。高压水泵采用国际知名PF36型柱塞泵,流量合适,压力高,允许最高压力达10MPa。
Ø 清水箱充分利用了车载空间,容积大,容积达9m3。垃圾箱采用单层304不锈钢结构,倾翻卸料,带高压自洁装置。自洁装置可在垃圾箱卸料时帮助卸料,清洗垃圾箱内部。
Ø 左右立扫为单扫盘,减少了扫刷数量和扫刷消耗量,能降低使用成本。左右立扫分开控制,可实现左扫、右扫和全扫等不同作业模式。宽吸嘴的吸口宽度达到2418mm,确保作业总宽度大于3.5mm。4个高度可调的吸嘴轮,能多方面调整和保证吸嘴与路面间的合理间隙。吸嘴内置高压喷水杆,尽可能多的将高压洗涤喷嘴布置在吸嘴内部,不但清洗效果好,还能最大限度减少高压水气流冲起污物产生的二次污染。
Ø 左右喷水杆安装在吸盘上,随吸盘升降,结构简单紧凑,保证喷水杆的离地高度固定不变,达到最佳清洗效果。开放式液压系统驱动左右立扫升降、左右扫盘旋转、吸嘴升降、垃圾箱后门开闭、垃圾箱倾翻复位等机械动作。
Ø 底盘变速箱侧取力器驱动低压水泵,实现洒水车的低压冲洗功能,一键式作业起动和停机操作。
Ø CLW5180TXSHL6型洗扫车具有路面清洗、路面清扫、路缘清洗、路缘和路缘石立面洗刷、低压冲洗、喷雾除尘等多功能。有“全洗扫”、 “左洗扫”、 “右洗扫”、 “全扫”、 “左扫”、 “右扫”等多种作业模式可选择。选择“全洗扫”模式清洗广场和路面,清洗效率高效果好,洗净率达90%以上。选择“左洗扫”或“右洗扫”模式清洗路面和路缘、洗刷路缘石立面。需要进行路面清扫或路面保洁作业时,可选择扫路模式。需要喷雾除尘时,可开启喷雾装置,进行喷雾除尘作业。可以像洒水车一样对路面进行低压冲洗作业。
Ø CLW5180TXSHL6型洗扫车适用于城市道路、高速公路、广场、机场、码头、遂道、桥梁、隔离墙壁、路缘和路缘石立面的机械化清洗、清扫、喷雾降尘等清洁作业。
东风天锦洗扫车参数
项 目 | 主要性能参数 | ||

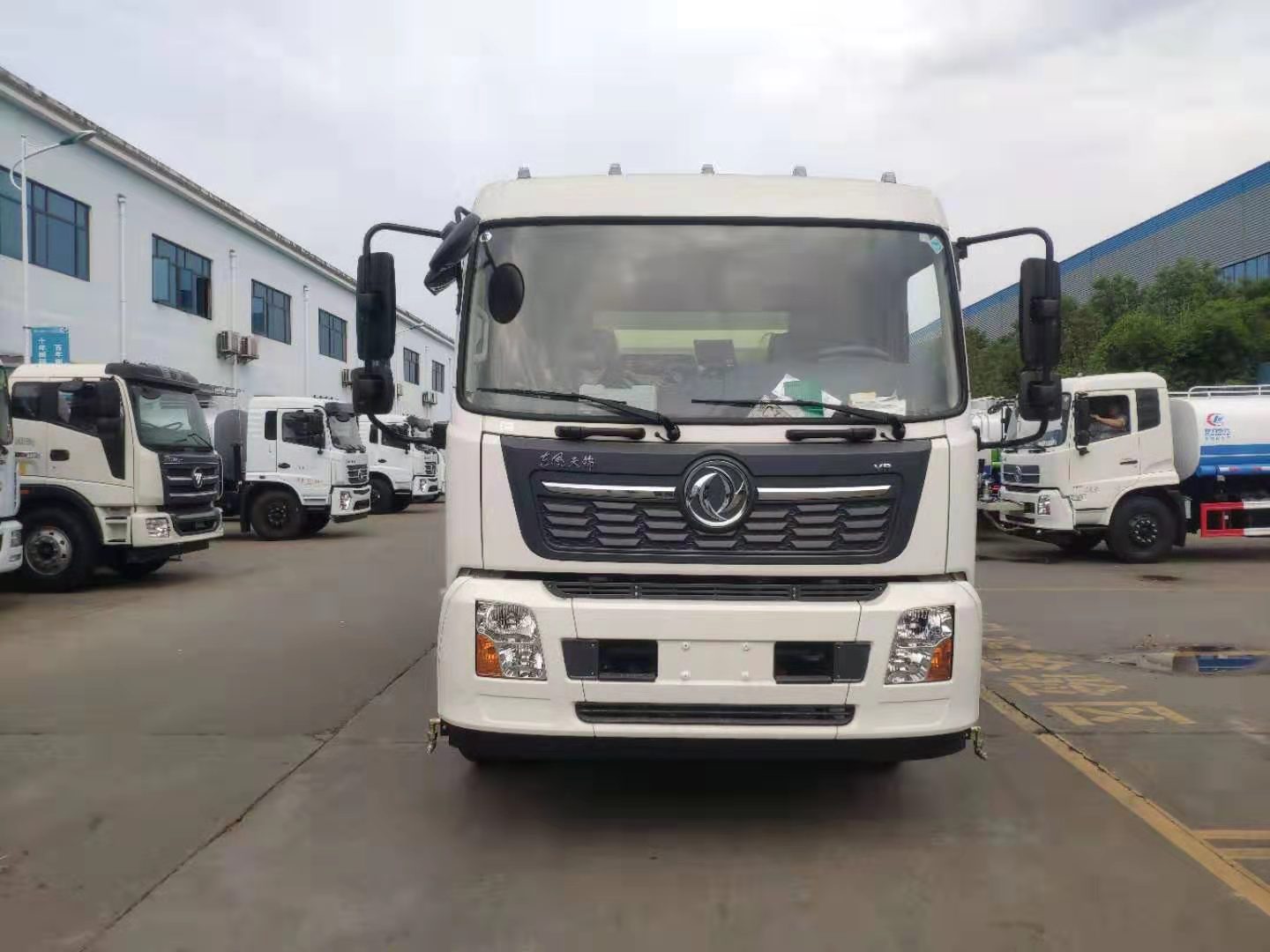

车 型 | 东风天锦 | ||
整车型号 | CLW5180TXSHL6洗扫车 | ||
底盘型号、类别、生产企业 | DFH1180EX8二类 东风汽车股份有限公司 | ||
排放标准 | |||
发 动 机 | 主机 | 底盘发动机型号及生产企业 | D4.5NS6B190 康明斯发动机有限公司 |
功率(kw) | 140 | ||
马力(ps) | 190 | ||
排量(ml) | 4500 | ||
副机 | 清扫发动机型号及生产企业 | ★ B170 康明斯170马力增压副发动机 | |
功率(kw) | 125 | ||
马力(ps) | 170 | ||
排量(ml) | 5900 | ||
燃油种类 | 0号轻柴油(与底盘共用柴油箱) | ||
车辆 基本 参数 | 外形尺寸(长X宽X高)mm | ★ 8600*2500*3120 | |
轴距(mm) | 5000 | ||
轮胎 | 10.00R20 18PR | ||
轮胎数量 | 7(含1备胎) | ||
轮距 | 前轮(mm) | 1876 | |
后轮(mm) | 1820 | ||
额定乘员 | 3人 | ||
前悬/后悬(mm) | 1430/2220 | ||
接近角 | 17° | ||
离去角 | 25° | ||
离地高度(mm) | 320 | ||
额定载质量(kg) | 5970 | ||
整备质量(kg) | |||
最大总质量(kg) | 18000 |
专用性能参数 | 垃圾箱容积( m3 ) | 7(不锈钢材质) | ||||
清水箱容积( m3 ) | 9(不锈钢材质) | |||||
清扫宽度(mm) | 2800-3200 | |||||
清扫作业速度(km/h) | 3-15 | |||||
保洁作业速度(km/h) | 15-20 | |||||
最大清扫能力(m2/h) | 48000 | |||||
抽吸能力 | 密度(g/cm3) | 2.0 | ||||
质量(kg) | 1.5 | |||||
抽吸粒度(mm) | ≥100 | |||||
垃圾厢倾卸角 | ≥45° | |||||
清扫效率 | ≥96% | |||||
作业噪声(db) | < 88 符合GB7258规定 | |||||
行驶性能参数 | 驱动型式 | 4×2后轴驱动 | ||||
悬架型式 | 钢板弹簧 | |||||
钢板弹簧片数(前/后) | 8/10+7 | |||||
制动型式 | 双回路气压制动、鼓式 | |||||
制动距离(满载30km/h) | ≤10m | |||||
最高车速(km/h) | 99 | |||||
最小转弯半径(m) | 8 | |||||
最大爬坡度 | ≥30% | |||||
离合器系统 | 单片干式膜片弹簧离合器,液压操纵 | |||||
变速器系统 | 机械式5档变速器,带同步器,手动 | |||||
发动机耗油量 | 行驶(L/100km) | 作业(L/h) | 作业(L/10000m2) | |||
≤14 | ≤8 | ≤5 | ||||
降尘系统 | 喷水形式 | 低压雾状 | ||||
主要元件组成 | 德国进口高压泵、水过滤器、管路、不锈钢喷架、高压喷嘴等 | |||||
高压水泵 | 德国进口PF36 | |||||
安装位置 | 清扫降尘 | 左右前扫盘 | ||||
吸尘降尘 | 吸盘吸风口内 | |||||
控制型式 | 电子控制,一键操作 | |||||
液压系统 | 型式 | 开放式,电动控制集中操纵 | |
主要元件 | 齿轮泵、摆线马达、液压缸、电磁阀、集成块、高压泵等 | ||
摆线马达 | 三洋马达 | ||
齿轮油泵 | 长源机械 | ||
液压油缸 | 汇博液压油缸 | ||
液压缸密封件 | 台湾鼎基 | ||
液压油管 | 广州天河 | ||
电磁阀组 | 海普瑞斯(中意合资) | ||
防震压力表 | 德国 IMT | ||
回油过滤器 | 上海索菲玛 | ||
系统溢流压力 | Mpa | 10-12 | |
液压油箱容积 | L | ≥60 | |
电器系统 | 系统组成 | 由底盘车电路和副发动机电气部分及专用工作装置操作控制电路组成。 | |
底盘车系统电压(V) | 24 | ||
工作装置系统电压(V) | 12 | ||
电控箱面板组成 | 副机转速表、副机水温表、机油温度报警装置、各种操作控制开关 | ||
控制开关 | 上海施耐德(中法合资) | ||
可编程序逻辑控制器 | 日本欧姆龙 | ||
断路器 | 德国海格 | ||
蓄电池型号 | 12V-70A.H (2只并联) | ||
风机系统 | 型式 | 专用高压离心风机 | |
品牌 | 洛阳北坡风机 | ||
额定工作转速 | r/min | 2700 | |
传动型式 | 副发动机、离合器、带齿耐高温A带传动(4根) | ||
风机皮带 | 浙江三力士 | ||
自动离合器 | 离心式,进口材质,质保两年,使用寿命可达2万工作小时 | ||
风量(m3/h) | 5000 ~ 7800 |
清扫系统 | 型式 | 在底盘前后轴之间,车架两侧对称位置各布置一个可升降、可外伸的立扫扫盘,扫盘旋转由液压马达驱动,转速可调。 | |
主要元件组成 | 扫盘支架、扫盘、油缸、油管、连杆、调节杆、液压马达等 | ||
扫刷撑开直径 | mm | φ800-900 | |
扫盘马达转速 | r/min | 140 | |
扫盘数量 | 2 | ||
单个扫盘配刷数量 | 22 | ||
扫盘倾角调整 | 前扫盘 | 前倾5°~15° 外倾5°~10° | |
后扫盘 | 前倾5°~10° 内倾5°~10° | ||
吸嘴装置 | 型 式 | 吸嘴悬挂在底盘车后轮之间,由吸嘴、滚轮、吸管组成,吸嘴体可随动,吸嘴升降用油缸控制双吸口宽吸嘴,内置带高压喷嘴的长排喷杆(喷嘴数量8),吸嘴体与路面随动。液压驱动电气自动控制吸嘴升降,弹簧浮动悬挂。 | |
吸管直径 | mm | φ200 | |
吸管品牌 | 德国NORRES | ||
行走轮轴承 | 瑞典SKF(斯凯弗) | ||
行走轮耐磨外圈 | 瑞典Stellana | ||
工作状态吸嘴边刚性部份 离地间隙(mm) | 5~8 | ||
吸嘴吸管风速(m/s) | 50 ~ 65 | ||
吸嘴负压(mmH2O) | 380 | ||
其它配置 | 报警系统 | 倒车语音报警系统 | |
副操作系统 | 尾部带电控操作系统,控制大厢升降及后门开关,避免用户在驾驶室内操作因观察不到后方情况发生安全事故。 | ||
手动泵应急举升系统 | 如遇副发动机故障造成液压系统不能使用,扫刷、吸盘、大厢均不能升降,可使用手动泵应急举升系统操作。 |
