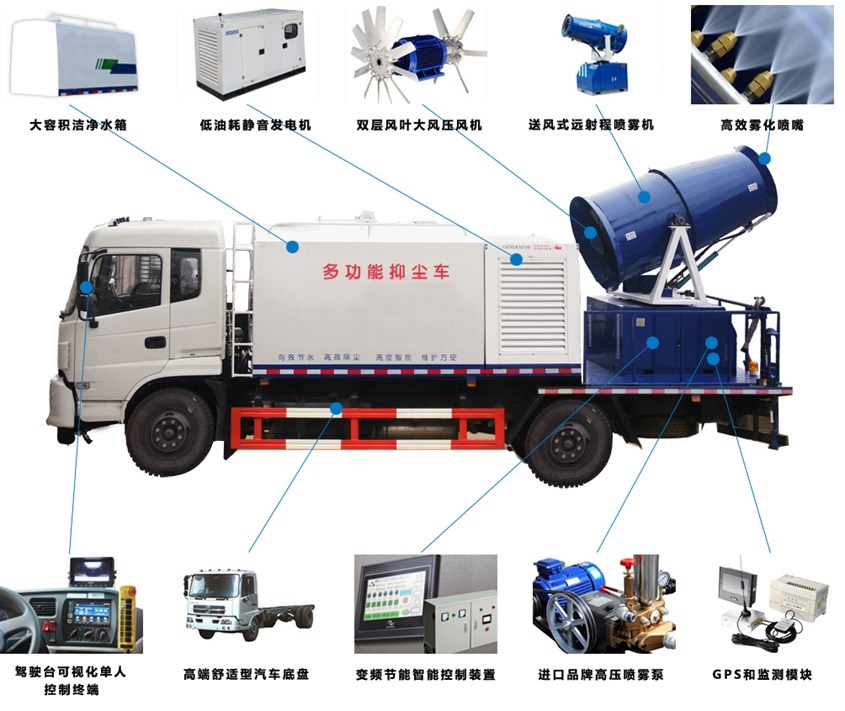

雾炮车整体结构:
洒水系统参数 | |||
罐体容积 | 5立方 | 洒水宽度 | 15米 |
水炮扬程 | 30 | 垂直吸程 | 7米 |
罐体尺寸 | 3200×1600×1100 | 准乘人数(人) | 3 |
标准配置 | 罐体材质为厚4mm武钢优质板材,洒水泵,洒水高炮,工作平台,取力器,前冲,后洒,万向嘴,自流阀,滤网,分配阀,喷头,带自吸自排功能。 | ||
底盘技术参数 | |||
底盘名称 | 大运 | 底盘型号 | CGC1080HDE33E |
轴数 | 2 | 轮胎数 | 7(含备胎) |
轴距 (mm) | 3300 | 轮胎规格 | 7.00R16 |
变速箱 | 5档 | 前后桥 | 1.7/4吨 |
燃料种类 | 柴油 | 刹车 | 断气刹 |
排放依据标准 | GB17691-2005国Ⅴ,GB3847-2005 | ||
发动机型号 | 发动机生产企业 | 排量(ml) | 马力 |
YNF40E1 | 昆明云内动力股份有限公司 | 3920 | 115 |
喷雾机系统参数 | |||
产品型号 | LH30 | 最大射程 | 30 |
喷雾流量 | 18-28 | 发电机动力 | 6.5KW |
水平旋转角度 | ±360° | 控制方式 | 手动/自动/遥控 |
底盘配置:采用大运底盘,白色可前翻驾驶室,云内115马力发动机,万里扬5档变速箱,轴距3300mm,4吨后桥,7.00R16原厂钢丝胎,原厂abs,带方向助力,离合助力器,气刹制动。
装配置:大运5吨抑尘车罐体采用机器压板一次性成型技术,采用先进旋边机,罐体包罐机工艺保证了罐体制作的精度和美观。全国独有烤漆工艺,防腐除锈,多层底漆、面漆喷涂。 功能齐全,灌溉、喷洒、道路养护,喷雾降尘、高炮喷射等,采用优质水泵,合理设计水路管道,气控取力器,作业能力强;加大罐体设计,可以装作5方水,提高了车辆的使用效率。配备国内大功率洒水车专用水泵,可自吸自排,引水时间<15min,流量40m3/h,扬程35米,雾炮可喷洒30米。
