1.1 产品简述

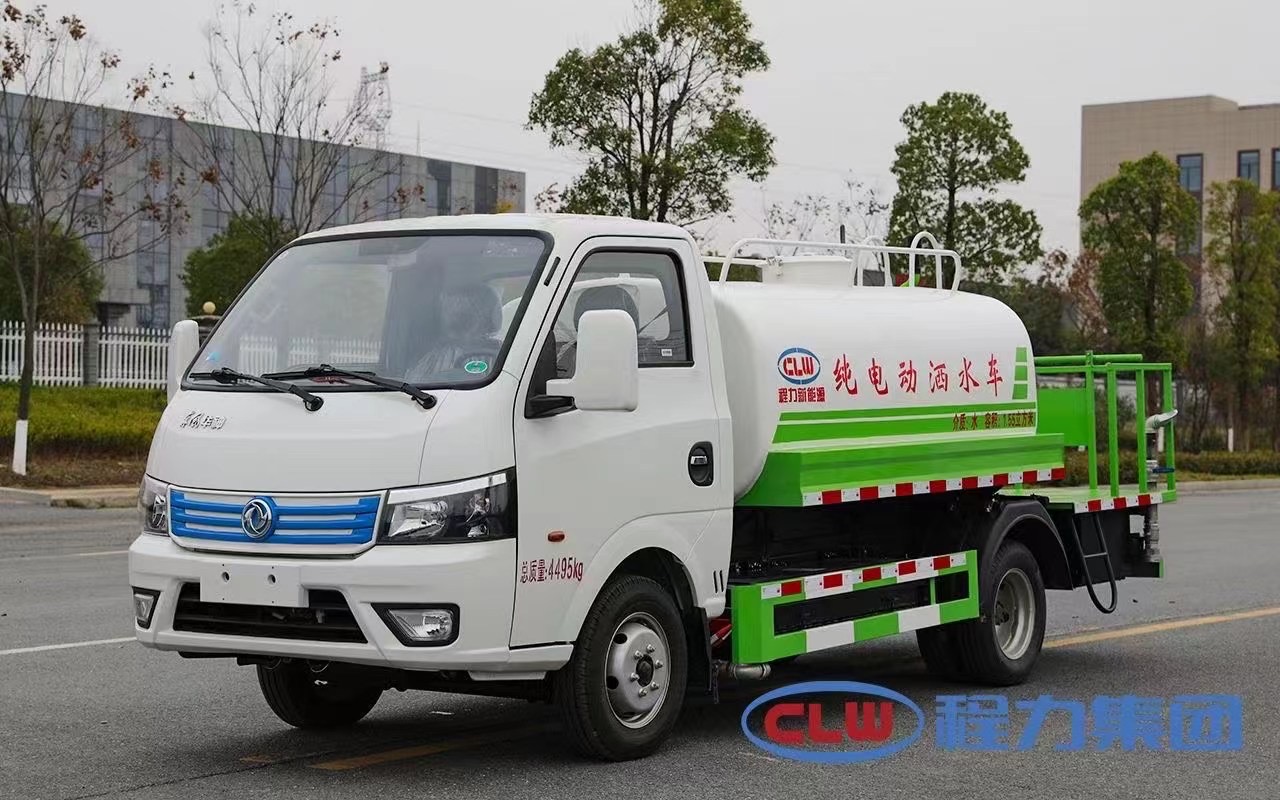

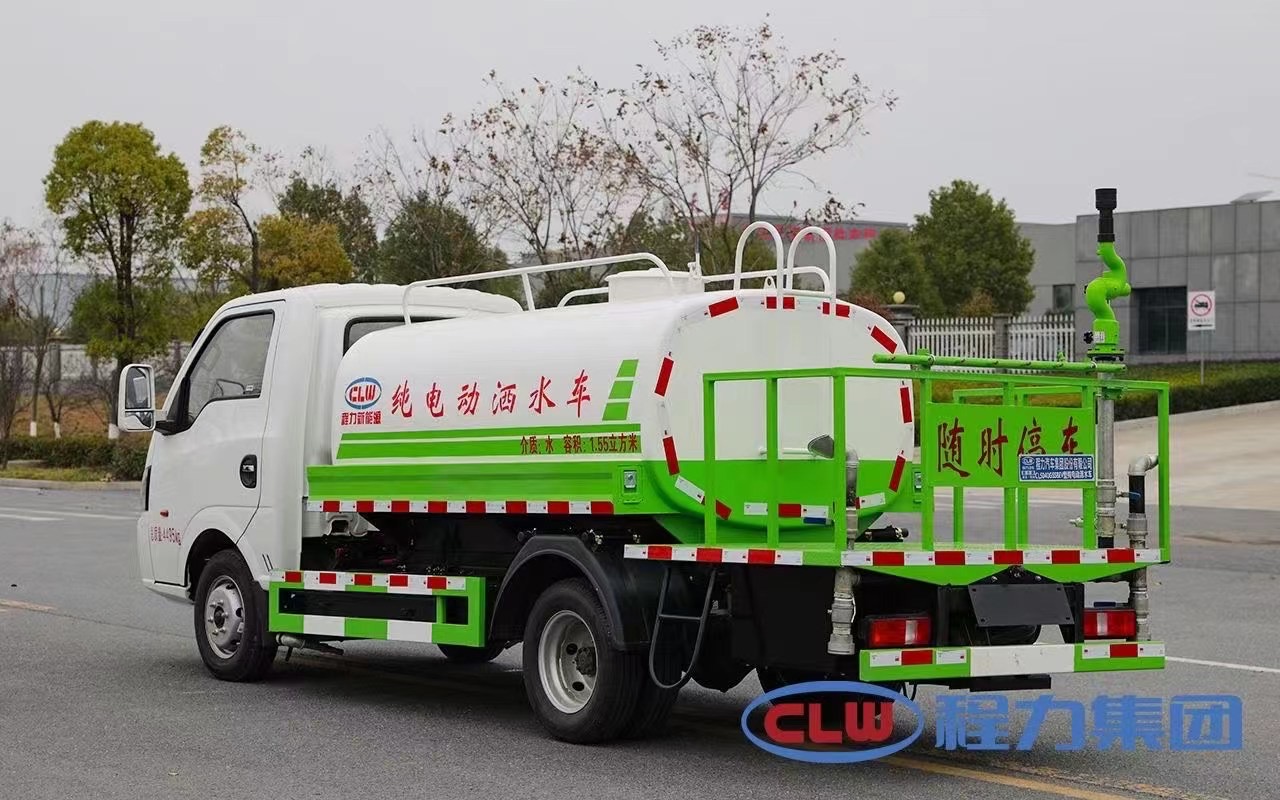

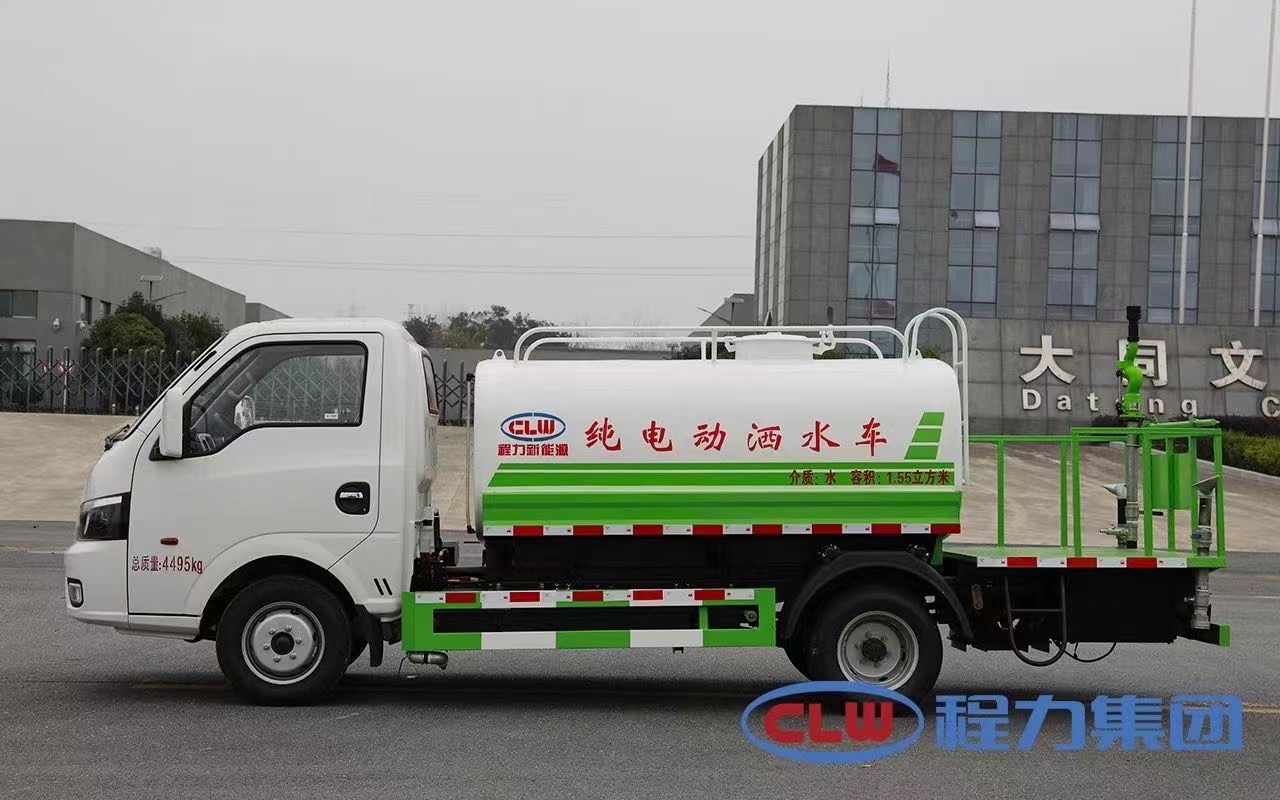

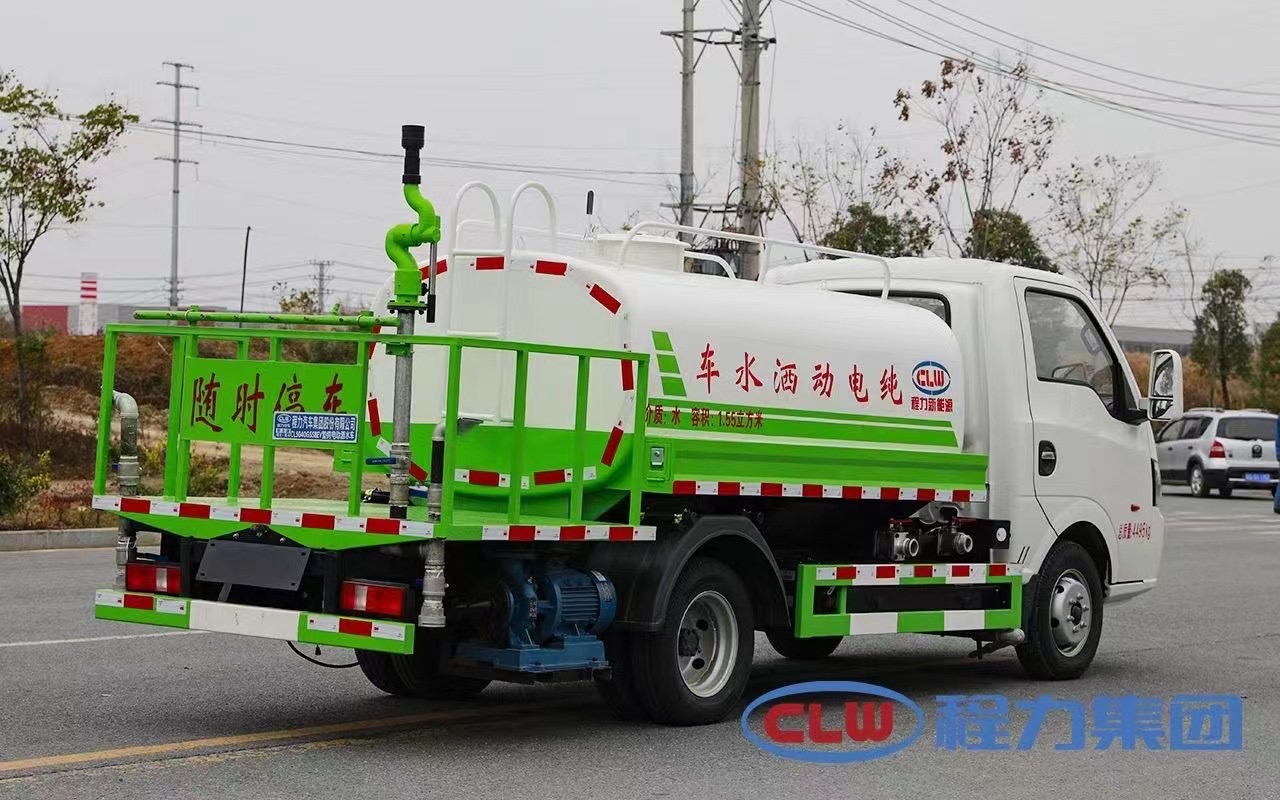

纯电动洒水车是在纯电动二类底盘的基础上,加装低压冲洗、洒水系统,由机械、液压(气路)、电器三部分合为一体的专用洒水作业车。
工作原理:采用自吸式双级离心泵,效率高、洒水宽度大、水枪射程远,低压水泵由底盘变速器取力器通过传动轴直接传动。
1.2 使用场景
该产品适用于城市主干道、公路、广场等场地路面养护、冲洗路面、保持道路湿润、降低灰尘作业,也可用于绿化带浇花浇树;还可以作为紧急消防水车使用。
2.1 底盘
底盘采用东风纯电动二类底盘,各总成匹配合理,完全达到国家对于新能源产品底盘的各项法规要求、可靠性高。其具备如下特点:
(1) 动力电池布置方式采用侧挂布置,采用窄托架装配,适应各类专用上装改装需求;
(2) 驾驶室标配中控锁,MP5,包裹式航空气囊减震座椅,高密度海绵,设置杯托、卡槽、储物盒等 10 余处储物空间,带来舒适驾乘体验;
(3) 整车轻量化设计,最大总质量为 4495kg;
(4) 搭载 55kWh 大容量动力电池,满足各类环卫清洗车、垃圾收运车使用需求,动力电池标配水循环热管理系统,满足车辆在各种环境条件下使用需求;
(5) 配备大功率上装取电接口,满足各类专用车上装电动化需求。
1.2 、性能特点
(1) 采用知名品牌自吸式双级离心泵,质量稳定可靠,扬程大,质量稳定可靠,上装电机取力传动;
(2) 前冲圆锥喷嘴,自动控制,操作方便灵活冲洗路面宽度可覆盖 6 条车道;后洒圆柱喷嘴,喷出均匀的扇形水雾,宽度可到 8m,能有效抑制路面灰尘;

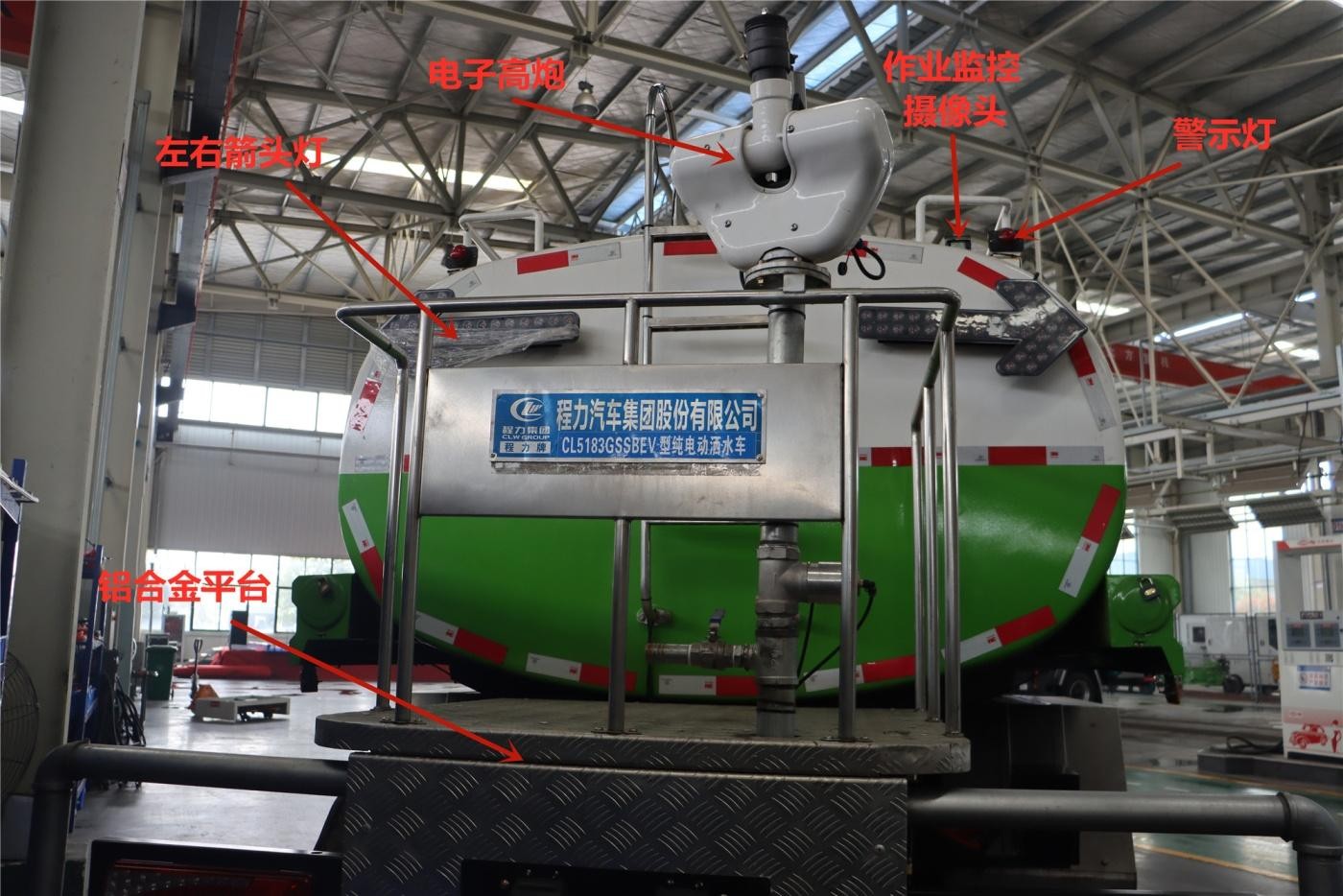

(3) 360°旋转的后置水炮,可设置成柱状或雾状出水,射程超过 30 米;
(4) 零污染、低噪音,有效的保护环境,节约燃油能源,使用成本更低。
2.1 车型基本参数表
公告型号 | CL5040GSSBEV 型纯电动洒水车 | 外形尺寸 | 5960×1750×2600,2100(mm) |
底盘型号 | EQ1040BTZEVJ | 上装容积 | 2 方 |
总质量 | 4495 KG | 上装电动机额定功率 | 15KW |
整备质量 | 2880 | 上装每小时消耗电量 | 10KWH |
轴距 | 3000 | 建议充电桩功率 | 120KW |
轮胎 | 6.00R15LT 10PR,185R15LT 8PR | 充电时间(建议功率 下) | 约 0.5 小时 |
轴数 | 2 | 备注:罐体有效容积:1.559 立方米,外形总长:2500mm, 实际装载为后段,前段部分封闭不使用,罐体尺寸(长×长轴×短轴(mm)):1548×1445×1000;2、该车侧面防护装置的材料为 Q345A,连接方式为螺栓连接;后防护装置材料为 Q345A,连接方式为螺栓连接,后下部防护断面尺寸:100×50(mm),离地高度为 380mm;。3、该车技术阶段为\"发展期\",可在全国销售, | |
底盘电机最大功率 | 100 KW | ||
电池组额定电压 | 322 V | ||
电池电量 | 55 KWH | ||
底盘满载续航里程 | 220KM | ||
电池类别 | 磷酸铁锂蓄电池 | ||
电池品牌 | 宁德时代 | ||
燃料种类 | 纯电动 | ||
环保 | |||
免征 |
2.2 底盘基本参数表
车型 | EQ1040BTZEVJ | |
基本配置参数 | 驾驶室宽度(mm) | 1650 |
整车外形尺寸(mm) | 5500*1650*1960 | |
总质量(kg) | 4495 | |
整备质量(kg) | 1850 | |
轴距(mm) | 2800/3000/3200 | |
轮胎 | ||
整车性能 | 续航里程(km) | 等速法>200 |
充电时间(h) | 快充 1.5~2 | |
最高车速(km/h) | 90 | |
最大爬坡度(%) | >30 (满载) | |
三电系统 | 电池类型 | 磷酸铁锂 |
电池厂家 | CATL 侧挂 | |
总电量(kwh) | 55 | |
电机功率(kw) | 40/100 | |
电机扭矩(Nm) | 110/230 |
