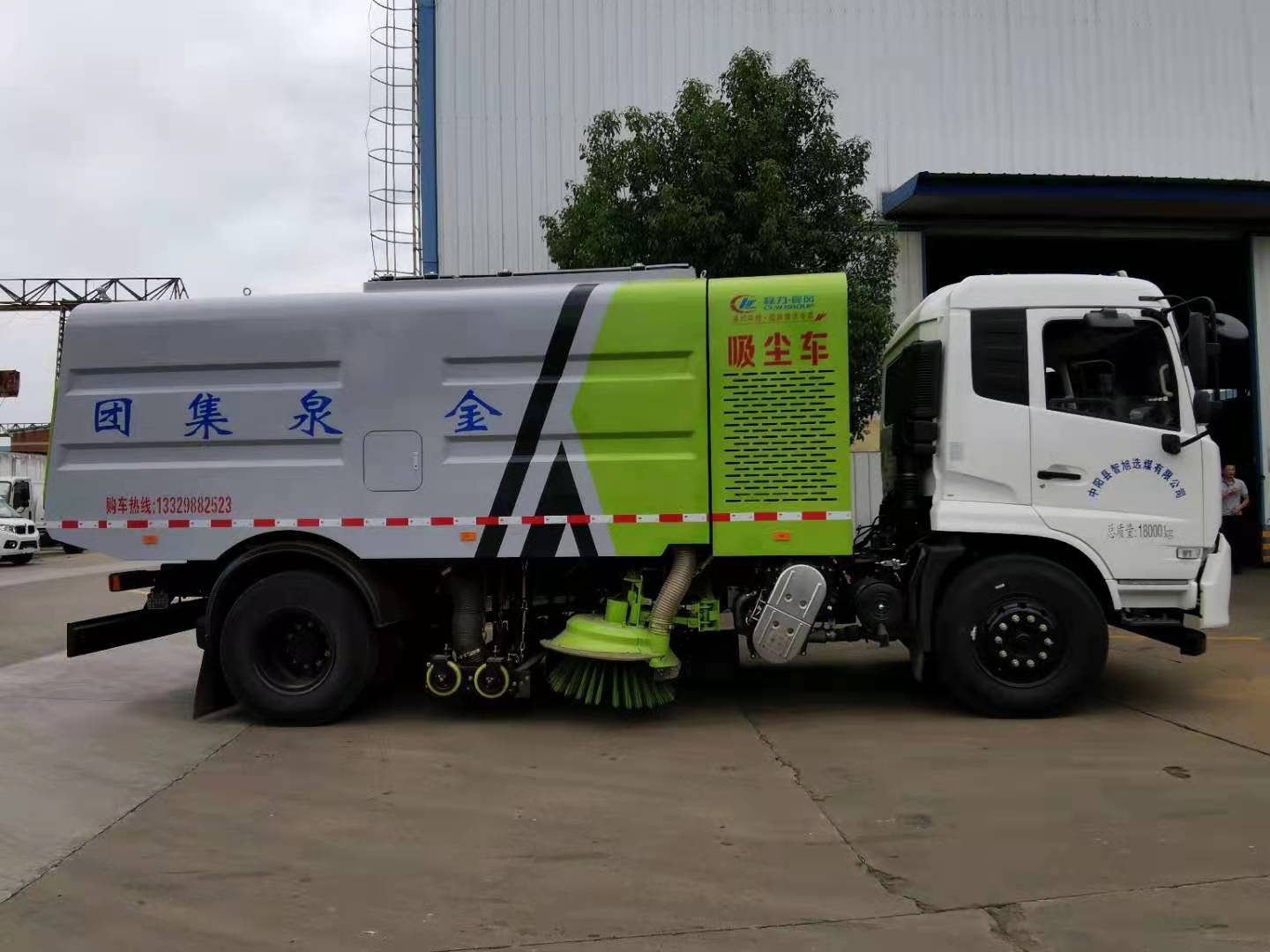

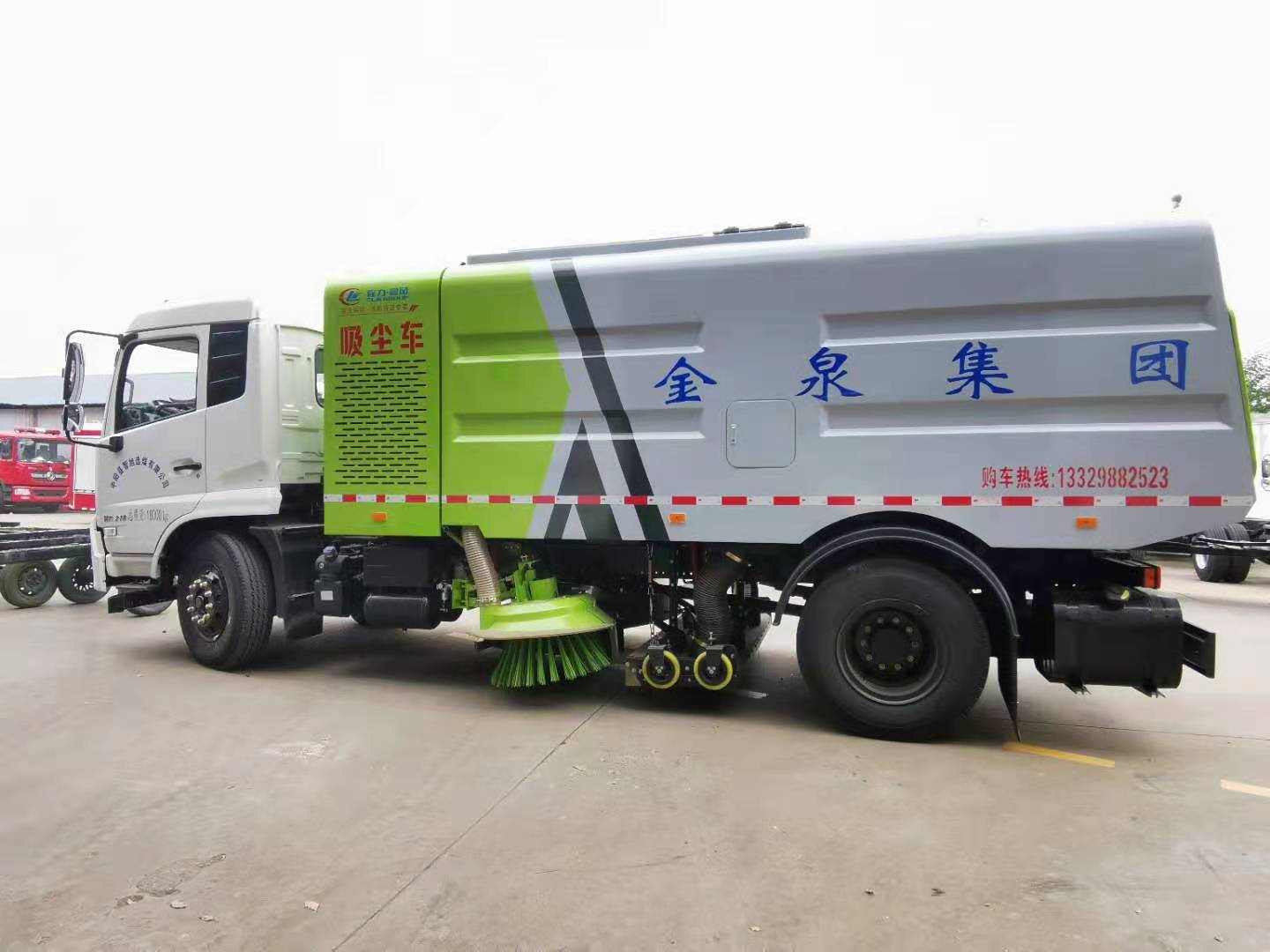

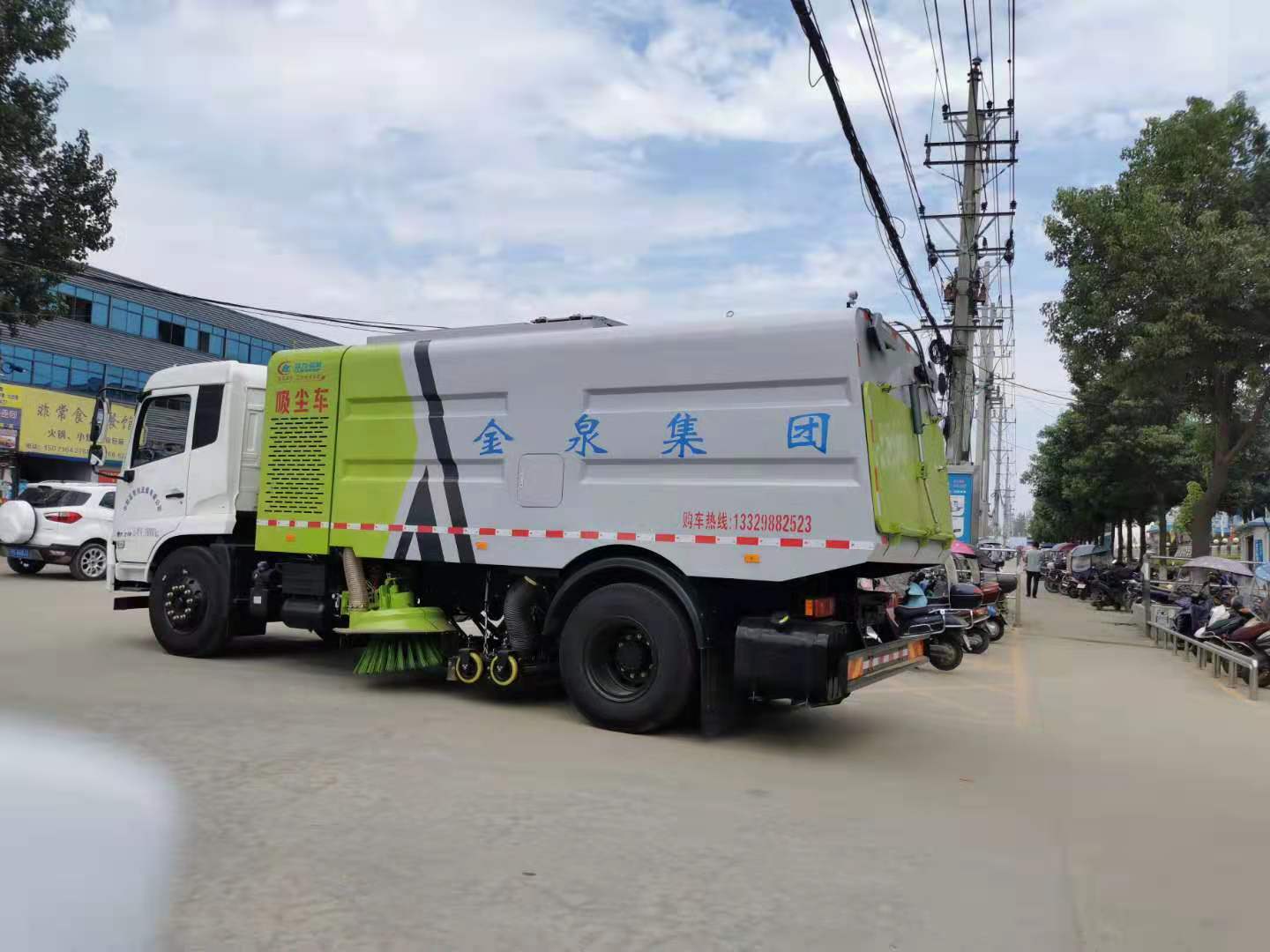

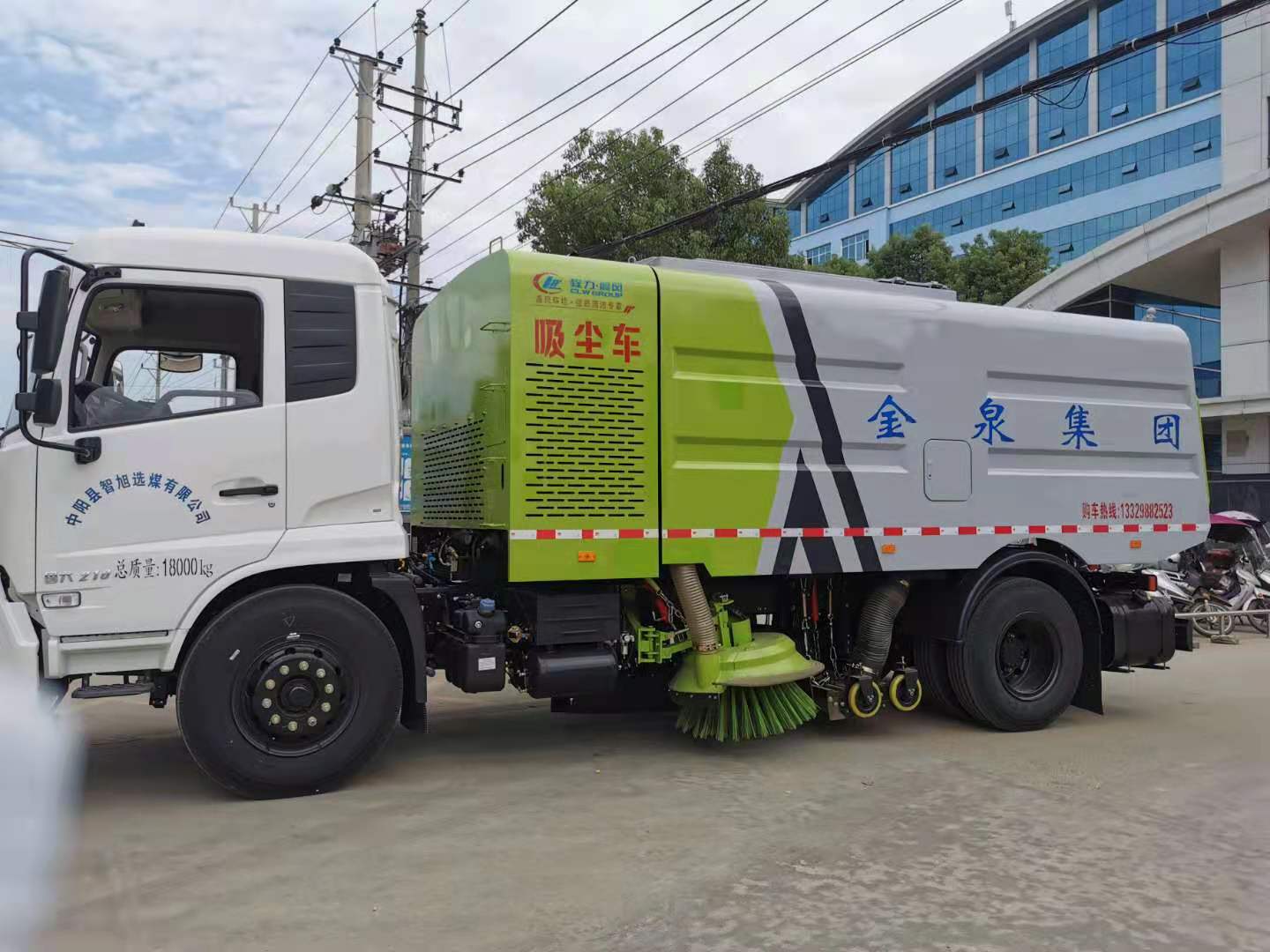

程力威牌CLW5180TXCD6型吸尘车参数特点

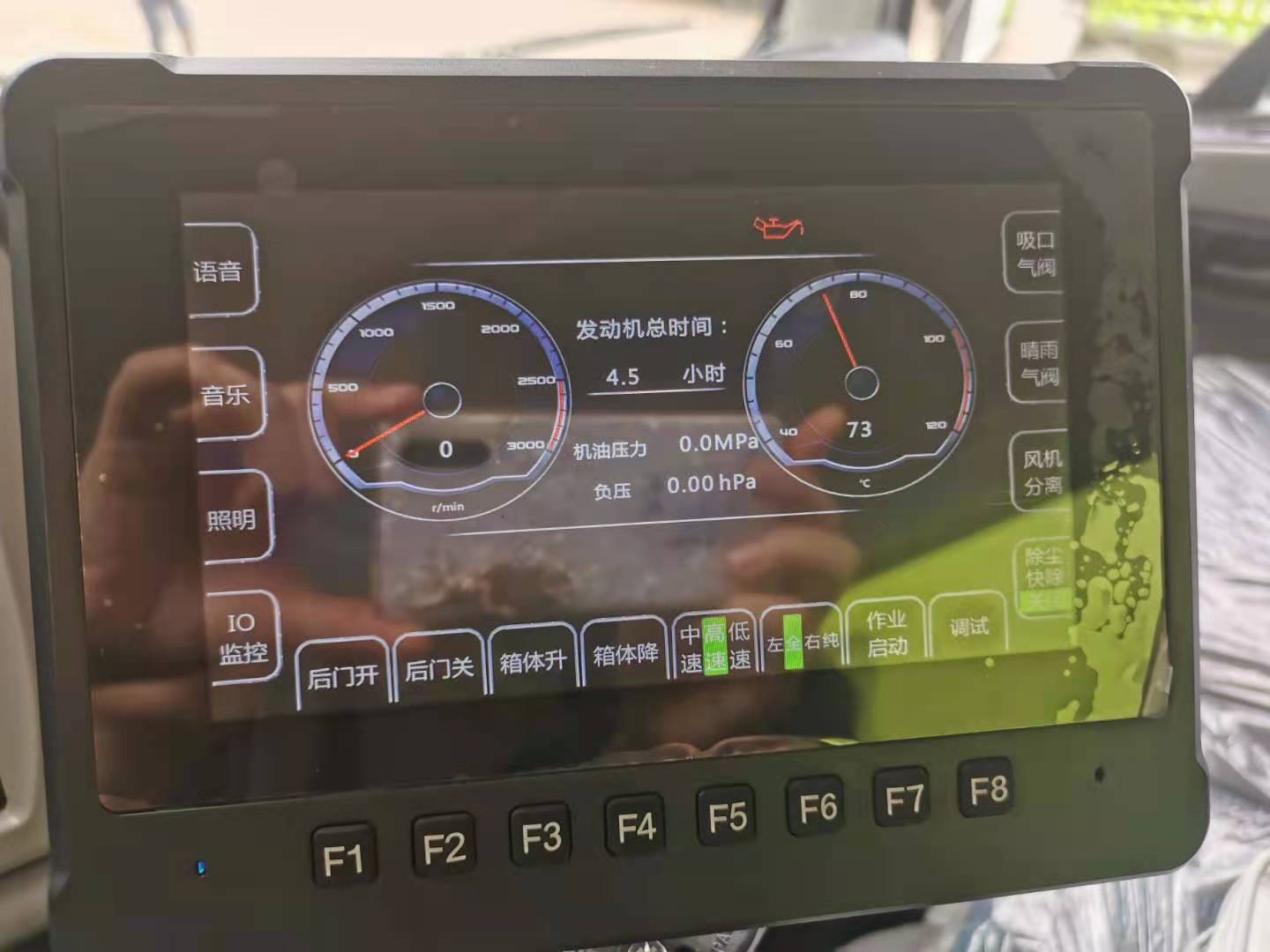

1、参数配置 带扫盘2把,康明斯副发动机;大力马达;台湾电磁阀组;免维护自分离式离合器;免维护风机;不锈钢垃圾箱;尾部LED箭头灯;手动泵应急系统;扫刷臂转动机构使用高新耐磨工程隔套,免打黄油;精密冷弯无缝液压油管。集成式运动控制器,一键电脑控制;多语音警示提醒。 | ||||
车辆型号 | CLW5180TXCD6型吸尘车 | 备注 | ||
二类底盘型号 | DFH1180EX8 | |||
轴距 | 4700 mm | |||
5000 mm | ||||
前/后悬 | 1400/1900 mm | |||
1400/1930 mm | ||||
发动机型号 | 底盘发动机 | B6.2NS6B210 | ||
副发动机 | B170 | |||
发动机额定功率 | 底盘发动机 | 154 kW | ||
副发动机 | 125 kW | |||
最大爬坡角 | 30% | |||
排放 | GB3847-2005,GB17691-2018国Ⅵ | |||
加速行驶车外噪声 | ≤84dB(A),满足噪声二阶段要求 | |||
最高车速 | 89 km/h | |||
接近角 | 17° | |||
离去角 | 14° | |||
质量参数 | 整备质量 | 11700 kg | ||
最大总质量 | 18000 kg | |||
尺寸参数 | 外形尺寸(长×宽×高) | 8000,8330×2480×3085 mm | ||
最小离地高度 | 240 mm | |||
吸扫作业 | 清扫效率 | ≥95% | ||
最大吸入粒度 | 110 mm | |||
吸扫宽度 | 3.0-3.2 m | |||
最大清扫能力 | 51000 m2/h | |||
碟形盘刷外伸尺寸 | ≥400 mm | |||
吸扫行驶速度 | 3-15 km/h | |||
垃圾箱 | 垃圾箱额定容量 | 8.0 m3 | ||
卸料门开启角度 | ≥85° | |||
液压系统 | 型式 | 开式、电气控制 | ||
主要元件 | 齿轮泵、液压马达、液压缸、电磁阀 | |||
系统压力 | 16MPa | |||
液压油箱容量 | 60 L | |||
油温 | 60 ˚C | |||
电气系统 | 型式 | DC24 V | ||
电压 | 24 V | |||
蓄电池 | 24 V(2只12 V串联) | |||
扫盘装置 | 型式 | 中置两个扫盘,液压马达驱动,右前可独立控制,具有避让回复功能。 | ||
扫盘直径 | 850 mm;950 mm | |||
扫盘角度 | 前倾:4-6度 外倾:4-7度 | |||
吸尘管直径 | 140 mm | |||
吸盘 | 型式 | 双吸口,液压控制,弹簧悬浮。 | ||
吸口直径 | 200 mm | |||
过滤筒 | 14个 | |||
2、随车工具
序号 | 名称 | 数量 | 备注 |
1 | 手动液压泵摇杆 | 1根 | 用于手动液压泵的启动 |
2 | 备胎 | 1个 |
3、随车备件
序号 | 名称 | 数量 | |
1 | 刷毛 | 1套 | |
2 | 风机密封条 | 1根 | |
3 | 后门密封条 | 1根 |
产品功能特点:
1、工作原理
清扫:副发动机驱动液压油泵和风机工作。液压油泵驱动左、右扫盘伸缩、升降、旋转。左右扫盘将两侧的垃圾扫至扫路车下面、吸嘴前方。风机工作使垃圾箱、吸管和吸嘴组成的风道产生高速气流,在气流的作用下,垃圾吸入吸嘴,并进入垃圾箱中;扫盘上的真空吸尘罩通过旋风工作原理将扬尘吸入垃圾箱内。底盘发动机驱动扫路车向前行走,扫至吸嘴前方的垃圾不断进入到吸嘴中,并源源不断地被吸到垃圾箱中,实现路面清扫。
降尘:垃圾箱内分层设计,扬尘经过滤筒过滤后将清洁的空气排出,颗粒状垃圾直接进入垃圾箱内;雨天或潮湿路面时,通过切换风道,所有垃圾直接以重力沉降方式进入垃圾箱内。吸入车厢体内的垃圾和粉尘经惯性分离、冲击分离和过滤分离等三级除尘,采用首创的干式除尘清灰机构,实现过滤系统自动清灰。
2、功能介绍
1)该车集扫路车、吸尘车功能于一体,可切换风道改变降尘模式,无需要使用水降尘,不受水源距离限制,是一款全地型、全天候路面清扫车,特别适用于寒冷多灰尘地区。
2)采用“中置两立扫+真空吸尘罩+中置宽吸嘴+左右四吸尘管”的布置方式。大扫刷设计,可清除道路台阶死角垃圾,吸嘴能随地面状况自动找平,清扫能力大,清扫速度快。

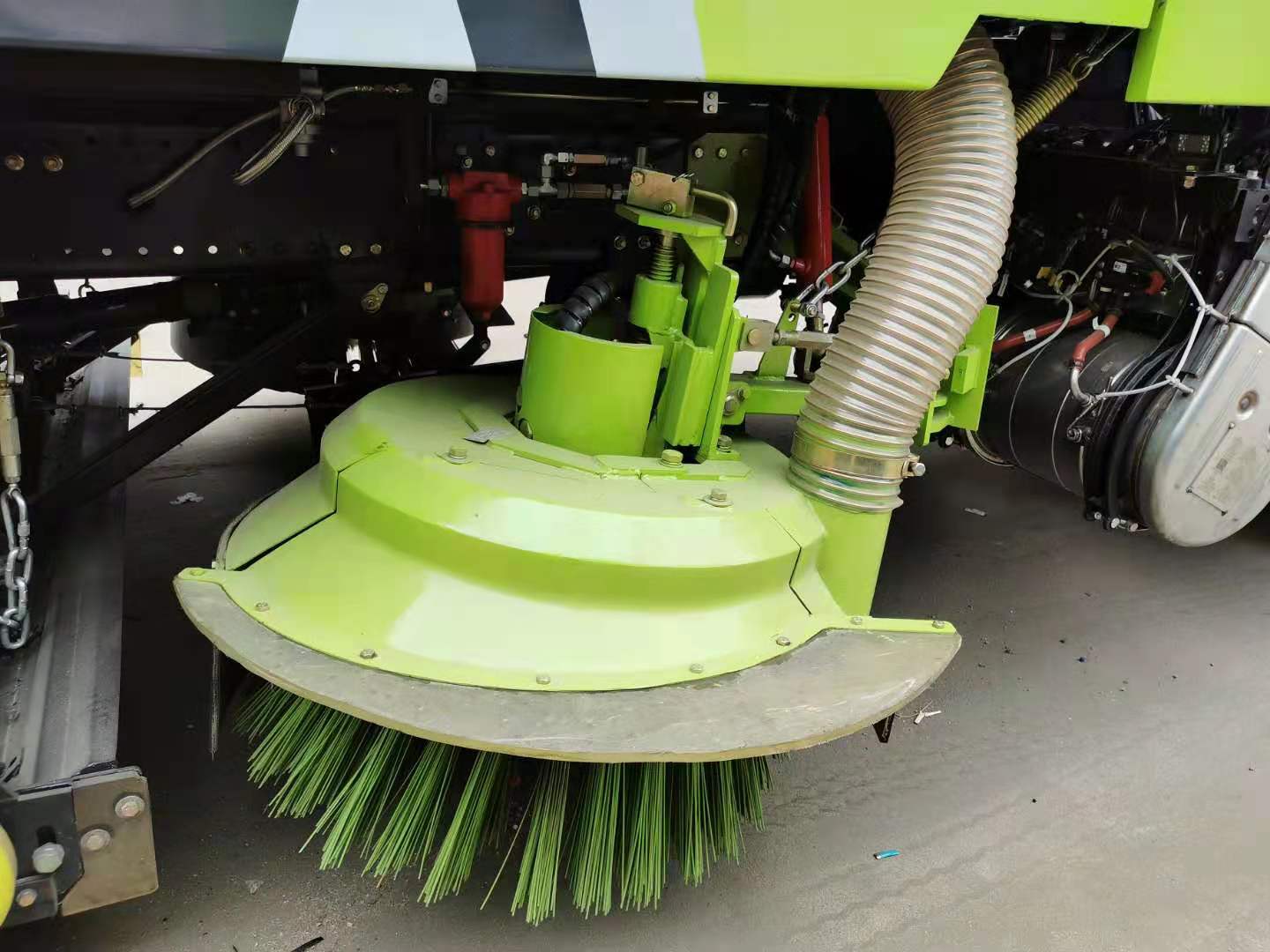

3)真空吸尘罩有效清除扫盘工作中的扬尘,美观大方。
4)左、右扫盘独立或联动工作设计,既能独立右扫又能左右扫同时作业。扫盘有遇障避让保护功能和复位功能,遇到障碍物后回缩,越过障碍物后复位。
5)采用副发动机专门驱动风机和液压系统,保证行驶过程中能继续工作,保证清扫过程的连续性。
6)副发动机与风机之间的传动设置设有自动离合器,可保证副发动机空载起动和停机时与风机的自动脱离,降低对副发动机的冲击,提高了副发动机的工作可靠性和使用寿命。
7)进口液压阀组,能保证整车的液压动作的稳定性和流畅性。
8)优质液压马达,能保证扫盘的工作稳定性,使用寿命长。
9)精密无缝冷弯液压油管,内壁无氧化杂质,保证液压油路清洁,不堵阀。
10)扫盘刷臂内使用高性能工程塑料隔套,耐磨性好,免打黄油免维护,节省人力物力。
11)不锈钢垃圾箱,强度高,可抗一般性腐蚀,增加箱体的使用寿命。
12)超宽后门且大于90度的开启角度,易于倾倒垃圾,清理垃圾箱。
13)垃圾箱倾翻角度大于48度,易于倾倒垃圾。
